Xung PWM là gì? Vai trò trong hệ thống đèn LED ô tô

Đèn nhấp nháy, ánh sáng chập chờn hoặc báo lỗi trên bảng điều khiển sau khi nâng cấp LED ô tô thường bắt nguồn từ sự bất đồng bộ về tín hiệu. Trong hạ tầng điện nguyên bản của các dòng xe hiện đại, bộ điều khiển trung tâm hiếm khi cung cấp một dòng điện phẳng liên tục, mà sử dụng cơ chế điều biến nhằm quản trị chính xác công suất và nhiệt lượng.

Hãy cùng AOZOOM tìm kiếm đáp án cho câu hỏi xung PWM là gì? Việc thấu hiểu cơ chế băm xung và chu kỳ hoạt động (Duty Cycle) không chỉ giúp giải mã cách thức phương tiện kiểm soát cường độ sáng, mà còn cung cấp cơ sở để người dùng và kỹ thuật viên xử lý triệt để bài toán tương thích điện từ, đảm bảo duy trì tính vẹn toàn cho hệ thống điện trên xe.

Xung PWM là gì?

PWM là viết tắt của Pulse Width Modulation, nghĩa là điều chế độ rộng xung. Đây là kỹ thuật tạo ra một tín hiệu bật/tắt theo chu kỳ, trong đó thời gian tín hiệu ở trạng thái ON có thể được thay đổi để điều khiển công suất cấp cho tải điện.

Một tín hiệu PWM được xác định bởi các yếu tố như chu kỳ và Duty Cycle, trong đó Duty Cycle thể hiện phần thời gian tín hiệu ở trạng thái ON trong mỗi chu kỳ.

Có thể hình dung đơn giản như sau:

Với cách điều khiển này, hệ thống vẫn cấp điện theo các xung bật/tắt rõ ràng. Điểm khác biệt nằm ở việc xung ON kéo dài bao lâu trong một chu kỳ.

Cần phân biệt PWM với việc giảm điện áp trực tiếp. Nếu giảm điện áp, thiết bị có thể nhận điện áp thấp hơn liên tục. Với PWM, điện áp có thể vẫn ở mức hoạt động bình thường trong từng xung, nhưng thời gian cấp điện được chia nhỏ theo chu kỳ. Cách này giúp điều khiển công suất hiệu quả trong nhiều hệ thống điện tử, bao gồm cả mạch LED.

Ngoài Duty Cycle, tần số PWM cũng là thông số quan trọng. Tần số cho biết quá trình ON/OFF lặp lại bao nhiêu lần trong một giây. Tần số phù hợp giúp hệ thống điều khiển ổn định hơn và giảm nguy cơ người dùng cảm nhận được hiện tượng nhấp nháy.

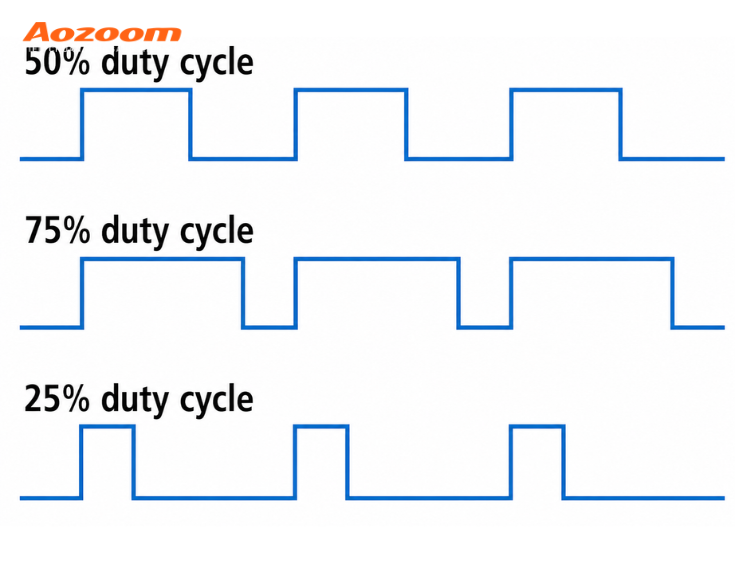

PWM là phương pháp điều chế độ rộng xung để kiểm soát công suất cấp cho thiết bị

PWM điều khiển đèn LED ô tô như thế nào?

PWM điều khiển đèn LED ô tô bằng cách thay đổi tỷ lệ thời gian LED được cấp dòng trong mỗi chu kỳ. Khi Duty Cycle cao hơn, LED được bật lâu hơn trong mỗi chu kỳ, nên độ sáng trung bình tăng lên. Khi Duty Cycle thấp hơn, thời gian bật ngắn hơn, nên độ sáng trung bình giảm xuống.

Trong thực tế, LED bật và tắt rất nhanh. Mắt người thường không nhìn thấy từng lần bật/tắt riêng lẻ, mà cảm nhận thành một mức sáng liên tục. Đây là lý do PWM được dùng phổ biến để điều chỉnh độ sáng LED.

Quá trình có thể hiểu theo 4 bước:

1. Bộ điều khiển hoặc ECU gửi tín hiệu PWM.

2. Driver LED nhận và xử lý tín hiệu.

3. Driver cấp dòng cho LED theo Duty Cycle tương ứng.

4. LED phát sáng theo mức công suất trung bình mà hệ thống yêu cầu.

Trong hệ thống đèn LED ô tô, driver đóng vai trò rất quan trọng. Driver không chỉ cấp điện cho LED, mà còn xử lý tín hiệu điều khiển, ổn định dòng điện và bảo vệ linh kiện trong một số điều kiện vận hành. Nếu driver xử lý tín hiệu PWM chưa phù hợp, đèn có thể sáng sai mức, nhấp nháy hoặc hoạt động thiếu ổn định.

Ví dụ dễ hiểu:

- Duty Cycle thấp có thể được dùng cho chế độ sáng nhẹ.

- Duty Cycle cao hơn có thể dùng khi cần cường độ sáng lớn hơn.

- Với cùng một cụm LED, thay đổi Duty Cycle giúp hệ thống tạo nhiều mức sáng khác nhau mà không cần thay đổi phần cứng nguồn sáng.

Đây là lý do PWM xuất hiện nhiều trong các hệ thống LED cần điều chỉnh cường độ linh hoạt.

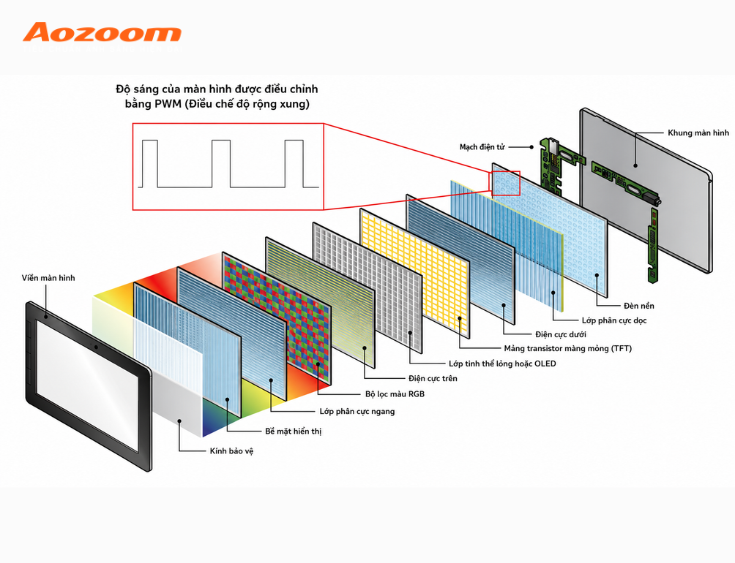

PWM điều khiển đèn LED ô tô bằng cách thay đổi độ rộng xung điện cấp cho LED

PWM được ứng dụng ở đâu trên hệ thống đèn ô tô?

PWM được ứng dụng trong nhiều cụm đèn LED trên ô tô, đặc biệt là các hệ thống cần điều chỉnh độ sáng hoặc điều khiển từng vùng sáng. Tùy thiết kế của xe, PWM có thể xuất hiện ở đèn chiếu sáng chính, đèn định vị, đèn hậu, DRL hoặc các hệ thống LED thích ứng.

Một số ứng dụng phổ biến gồm:

Trên các cấu hình chiếu sáng ngoại thất phức tạp, tiêu biểu như nền tảng Matrix LED, xung PWM đóng vai trò hạt nhân trong việc kiểm soát độc lập từng kênh phát sáng. Thay vì chỉ cấp điện đồng loạt, việc lập trình chu kỳ hoạt động (Duty Cycle) riêng biệt cho từng module cho phép hệ thống điện tử tinh chỉnh cường độ sáng tại các phân vùng cụ thể một cách chuẩn xác.

Thực tế cho thấy, bản chất của PWM đã vượt xa khái niệm "giảm độ sáng" cơ học. Trong hệ sinh thái công nghệ ô tô hiện đại, đây là công cụ chiến lược để phương tiện chủ động phân bổ chùm sáng, định hình vùng chiếu an toàn và kiến tạo sự phối hợp nhịp nhàng giữa nhiều chế độ vận hành khác nhau.

Đối với người cầm lái, sự can thiệp của vi mạch PWM được cảm nhận trực quan qua các tính năng thông minh trên xe: đèn định vị ban ngày (DRL) tự động hạ sáng khi kích hoạt low beam/high beam, cụm đèn hậu chuyển đổi đa cấp độ, hay những dải LED mang hiệu ứng chuyển động sắc sảo. Sự chuyển đổi mượt mà này không chỉ thiết lập điểm nhấn về thẩm mỹ mà còn gia tăng mức độ an toàn khi tương tác trên đường.

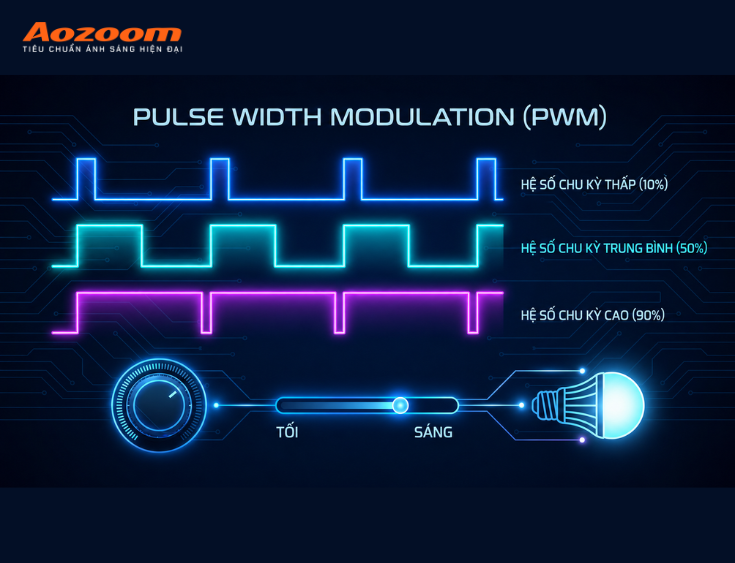

PWM được ứng dụng rộng rãi ở nhiều vị trí trên hệ thống đèn ô tô

PWM ảnh hưởng gì khi nâng cấp đèn LED ô tô?

Đèn LED nâng cấp có thể nhấp nháy, sáng không đúng công suất hoặc hoạt động bất thường nếu driver không tương thích với tín hiệu PWM của xe. Đây là một trong những yếu tố cần kiểm tra khi thay bóng LED, lắp Bi-LED hoặc nâng cấp hệ thống chiếu sáng trên các dòng xe đời mới.

Một số xe sử dụng tín hiệu PWM để điều khiển bóng nguyên bản hoặc các cụm đèn LED theo xe. Khi thay sang một bộ LED aftermarket, driver của sản phẩm mới cần hiểu và xử lý đúng tín hiệu đó. Nếu tín hiệu từ xe và driver của đèn không tương thích, các hiện tượng bất thường có thể xuất hiện.

Các vấn đề thường gặp gồm:

- Đèn nhấp nháy: tín hiệu PWM hoặc tần số điều khiển không phù hợp với driver.

- Độ sáng không ổn định: driver nhận tín hiệu chưa đúng hoặc không duy trì dòng ổn định.

- Đèn sáng yếu hơn kỳ vọng: Duty Cycle hoặc tín hiệu cấp vào khiến driver không hoạt động ở mức công suất mong muốn.

- DRL hoạt động sai: đèn ban ngày có thể không giảm sáng, không sáng đủ mức hoặc hoạt động không đồng bộ.

- Low beam/High beam hoạt động bất thường: một số xe có hệ thống điều khiển phức tạp, cần kiểm tra kỹ trước khi lắp.

- Báo lỗi đèn: xe có thể nhận diện tải điện khác với cấu hình ban đầu.

Với các xe đời mới, hệ thống chiếu sáng có thể kết hợp nhiều lớp điều khiển như PWM, driver LED, cảm biến, ECU và mạng truyền thông trong xe. Vì vậy, khi nâng cấp đèn LED ô tô, cần kiểm tra không chỉ chân bóng hay công suất, mà cả khả năng tương thích điện.

Chủ xe nên lưu ý:

- Kiểm tra xe có dùng tín hiệu PWM cho cụm đèn cần nâng cấp hay không.

- Chọn bộ đèn có driver phù hợp với điện áp và cách điều khiển của xe.

- Kiểm tra hiện tượng nhấp nháy ở nhiều chế độ: cos, pha, DRL, Auto Light.

- Kiểm tra báo lỗi trên taplo sau khi lắp.

- Căn chỉnh lại ánh sáng sau khi hoàn thiện.

PWM cũng cần được phân biệt với CANBUS. PWM là phương pháp điều khiển tín hiệu bằng độ rộng xung, còn CANBUS là mạng truyền thông giữa các bộ điều khiển trên xe. Một chiếc xe có thể sử dụng cả hai, nên khi xử lý lỗi đèn, cần xác định đúng nguyên nhân thay vì gọi chung tất cả là “lỗi CANBUS”.

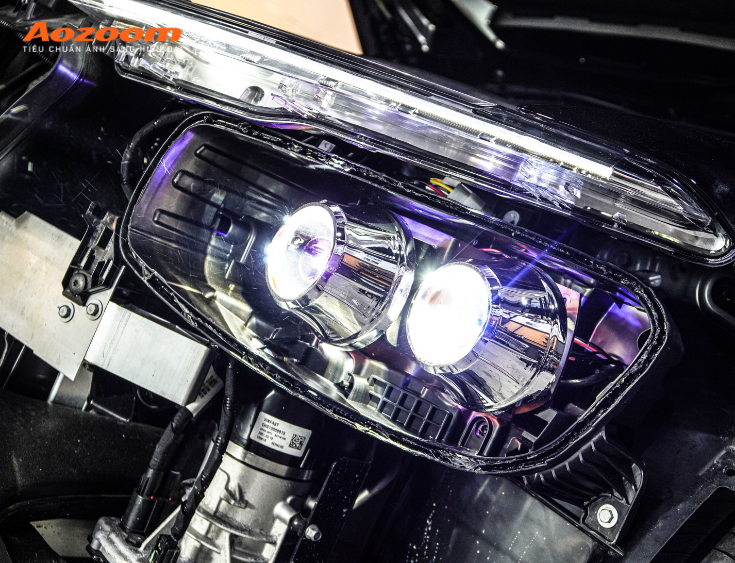

Khả năng hoạt động của đèn sẽ bị ảnh hưởng nếu driver không tương thích với tín hiệu PWM

Kết luận

PWM là kỹ thuật điều chế độ rộng xung, hoạt động bằng cách bật/tắt tín hiệu rất nhanh theo chu kỳ. Duty Cycle quyết định thời gian tín hiệu ở trạng thái ON trong mỗi chu kỳ, còn tần số PWM quyết định tốc độ lặp lại của các chu kỳ đó.

Vượt ra ngoài việc đối chiếu các thông số vật lý bề mặt như chân cắm hay điện áp, sự đồng bộ về tín hiệu điều khiển mới là giải pháp quản trị rủi ro thiết yếu để duy trì tính ổn định cho mạng lưới điện trên xe.
