Hệ thống tản nhiệt đèn LED ô tô hoạt động như thế nào?

Đằng sau những thông số ấn tượng về công suất hay cường độ sáng, rào cản kỹ thuật lớn nhất quyết định độ bền của một cụm đèn nâng cấp chính là bài toán kiểm soát nhiệt lượng. Nếu không được giải phóng kịp thời, sự tích tụ nhiệt tại vi mạch sẽ nhanh chóng làm suy giảm quang thông và gây ra tình trạng chập chờn cho toàn bộ hệ thống.

Vì vậy, tản nhiệt đèn LED ô tô là một yếu tố kỹ thuật quan trọng khi đánh giá chất lượng của một bộ đèn. Cùng AOZOOM bóc tách nguyên lý vận hành của hạ tầng tản nhiệt để thiết lập hệ quy chiếu chuẩn xác, giúp bạn chủ động đánh giá và duy trì sự ổn định cho hệ thống chiếu sáng trên phương tiện của mình.

Hệ thống tản nhiệt đèn LED ô tô là gì?

Về bản chất, hệ thống tản nhiệt đèn LED ô tô là một tổ hợp cơ khí và vật liệu truyền dẫn chuyên dụng, đảm nhận nhiệm vụ giải phóng lượng nhiệt năng hao phí sinh ra từ cụm phát sáng. Khái niệm này bao trùm toàn bộ các cấu hình nâng cấp chiếu sáng hiện đại, từ bóng LED thay thế, module Bi LED cho đến các cụm đèn gầm chuyên biệt.

Khác với công nghệ halogen nguyên bản, cơ chế phát quang của vi mạch LED luôn đi kèm với sự tích tụ nhiệt lượng tại vùng tiếp giáp (junction). Nếu lượng nhiệt này không được luân chuyển kịp thời qua bo mạch và thân đèn, sự gia tăng nhiệt độ vượt ngưỡng chịu tải sẽ kích hoạt chuỗi rủi ro kỹ thuật: suy giảm quang thông (độ sáng), sai lệch quang phổ (nhiệt màu) và rút ngắn tuổi thọ linh kiện.

Do đó, hạ tầng tản nhiệt đóng vai trò như một cơ chế bảo vệ cốt lõi, duy trì tính ổn định của toàn bộ hệ thống khi phương tiện vận hành liên tục. Dù vậy, cần khách quan nhìn nhận rằng tản nhiệt chỉ bảo chứng cho độ bền và mức duy trì cường độ sáng. Các tiêu chuẩn khắt khe về độ gom, độ nét của đường cắt (cutoff) hay năng lực chiếu xa vẫn bị chi phối bởi độ tinh xảo của thấu kính, cấu trúc chóa phản xạ và đặc biệt là kỹ thuật định tâm, thi công chuẩn xác.

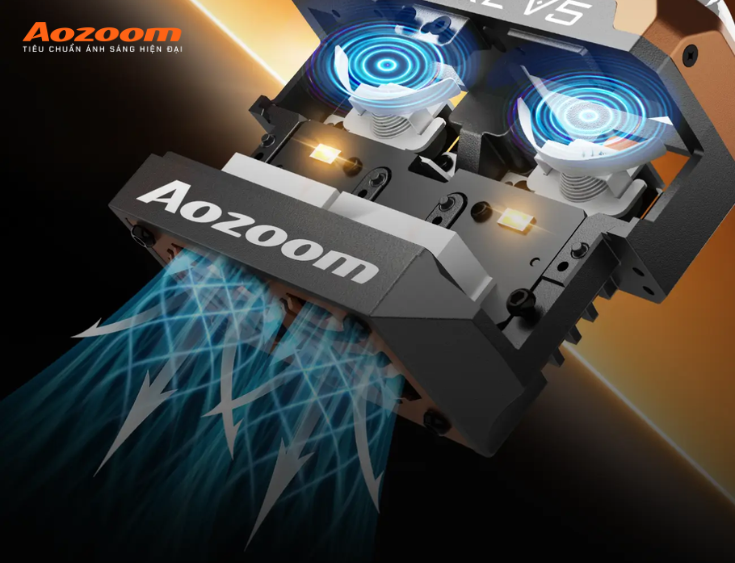

Hệ thống tản nhiệt trên đèn ô tô giúp giải phóng nhiệt lượng tích tụ trong quá trình hoạt động

Hệ thống tản nhiệt đèn ô tô hoạt động như thế nào?

Nguyên lý hoạt động của hệ thống tản nhiệt đèn LED ô tô có thể hình dung theo chuỗi truyền nhiệt sau:

Chip LED => bo mạch => lớp tiếp xúc nhiệt => thân/cánh tản nhiệt => không khí bên ngoài.

Đây là đường đi cơ bản của nhiệt từ nơi phát sinh ra môi trường xung quanh. Nếu một mắt xích trong chuỗi này hoạt động kém, nhiệt có thể bị giữ lại tại khu vực chip hoặc bo mạch, khiến toàn bộ hệ thống vận hành thiếu ổn định.

Đầu tiên, nhiệt phát sinh tại chip LED trong quá trình phát sáng. Đây là khu vực rất quan trọng vì nhiệt độ vùng tiếp giáp ảnh hưởng trực tiếp đến khả năng duy trì quang thông và độ ổn định của LED. Khi nhiệt độ tăng, lượng sáng phát ra có thể giảm theo mức độ nhất định, sau đó có thể phục hồi khi LED nguội lại nếu chưa vượt quá giới hạn vận hành.

Tiếp theo, nhiệt được truyền xuống bo mạch. Bo mạch không chỉ giữ chip LED mà còn là một phần trong đường truyền nhiệt. Với bóng LED hoặc module LED có công suất cao, chất lượng bo mạch và cách bố trí linh kiện có thể ảnh hưởng đến khả năng đưa nhiệt ra khỏi chip.

Sau đó, nhiệt đi qua lớp tiếp xúc nhiệt như keo tản nhiệt, pad tản nhiệt hoặc các vật liệu trung gian khác. Đây là phần thường ít được người dùng chú ý, nhưng lại có vai trò kết nối giữa bo mạch và thân tản nhiệt. Cree LED cũng chỉ ra rằng các vật liệu tiếp xúc nhiệt như grease, tape, pad hoặc epoxy đều có ưu và nhược điểm tùy ứng dụng.

Từ lớp tiếp xúc nhiệt, nhiệt được truyền ra thân đèn, cánh tản nhiệt hoặc lá tản nhiệt. Các chi tiết này thường được làm từ kim loại có khả năng dẫn nhiệt như nhôm hoặc đồng. Nhiệm vụ của chúng là phân tán nhiệt ra diện tích lớn hơn, sau đó đưa nhiệt ra môi trường.

Cuối cùng, nhiệt được thoát ra ngoài bằng đối lưu tự nhiên hoặc đối lưu cưỡng bức. Đối lưu tự nhiên xảy ra khi không khí xung quanh tự lưu chuyển quanh thân tản nhiệt. Đối lưu cưỡng bức thường sử dụng quạt để tạo luồng khí chủ động, hỗ trợ đưa khí nóng ra khỏi khu vực đuôi đèn.

Một số driver có thể được tích hợp cơ chế giám sát nhiệt và điều chỉnh dòng điện khi nhiệt độ vượt ngưỡng thiết kế. Tuy nhiên, không phải mọi bóng LED hoặc module LED đều có cơ chế này. Vì vậy, nếu đèn giảm sáng, chập chờn hoặc hoạt động bất thường, cần kiểm tra nhiều yếu tố chứ không nên kết luận ngay là do tản nhiệt.

Điểm quan trọng là hệ thống tản nhiệt phải được nhìn như một chuỗi hoàn chỉnh. Quạt mạnh nhưng đường truyền nhiệt từ chip ra thân đèn kém thì hiệu quả vẫn có thể bị hạn chế. Ngược lại, thân tản nhiệt lớn nhưng bị đặt trong hốc đèn quá kín, không có luồng khí thoát ra, khả năng làm mát cũng có thể không đạt như thiết kế.

Ngoài cơ chế tản nhiệt thì còn rất nhiều thông tin hữu ích liên quan đến thuật ngữ nâng cấp đèn ô tô bạn có thể tìm hiểu thông qua bài viết sau đây.

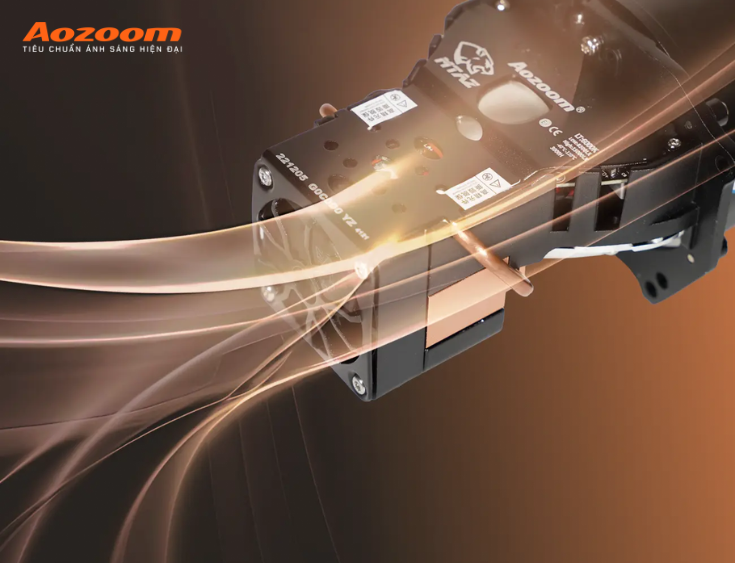

Hệ thống tản nhiệt đèn LED ô tô hoạt động theo chuỗi truyền nhiệt

Các phương pháp tản nhiệt đèn ô tô phổ biến

Tùy cấu trúc sản phẩm, công suất, kích thước và không gian lắp đặt, nhà sản xuất có thể sử dụng tản nhiệt thụ động hoặc tản nhiệt chủ động. Không có phương pháp nào phù hợp cho mọi loại đèn và mọi dòng xe. Điều quan trọng là thiết kế tản nhiệt phải đồng bộ với công suất, kích thước đèn và điều kiện lắp đặt thực tế.

Tản nhiệt thụ động

Tản nhiệt thụ động là phương pháp không sử dụng quạt hoặc bộ phận chuyển động. Nhiệt được truyền từ chip LED ra thân đèn, cánh tản nhiệt, lá tản nhiệt hoặc các bề mặt kim loại, sau đó thoát ra môi trường nhờ sự chênh lệch nhiệt độ và luồng không khí tự nhiên.

Một số thiết kế có thể sử dụng thân nhôm, đồng, lá kim loại hoặc các bề mặt tản nhiệt dạng cánh. Ưu điểm của phương pháp này là cấu tạo đơn giản, không phát sinh tiếng quạt và không phụ thuộc vào bộ phận quay.

Tuy nhiên, tản nhiệt thụ động cần đủ diện tích bề mặt và khoảng trống để nhiệt thoát ra ngoài. Nếu phần đuôi đèn bị bó chặt trong hốc quá kín, bị che bởi nắp chụp không phù hợp hoặc không có không gian lưu thông khí, nhiệt có thể tích tụ nhiều hơn.

Tản nhiệt chủ động bằng quạt

Tản nhiệt chủ động sử dụng quạt để tạo luồng khí cưỡng bức quanh thân đèn hoặc cánh tản nhiệt. Phương pháp này vẫn cần thân kim loại, bo mạch và bề mặt truyền nhiệt. Quạt chỉ là một phần hỗ trợ đưa khí nóng ra khỏi khu vực tản nhiệt nhanh hơn.

Tản nhiệt bằng quạt thường xuất hiện trên các bóng LED hoặc module LED cần kiểm soát nhiệt trong không gian giới hạn. Với một số thiết kế, quạt giúp tăng khả năng trao đổi không khí quanh đuôi đèn, đặc biệt khi bộ tản nhiệt không thể làm quá lớn.

Tuy nhiên, quạt là bộ phận chuyển động nên cần được bảo vệ khỏi bụi bẩn, hơi ẩm, dây điện hoặc vật cản. Khi lắp đặt, nếu dây điện chạm vào cánh quạt, nắp chụp ép quá sát hoặc bụi tích tụ lâu ngày, luồng khí có thể bị ảnh hưởng.

Những yếu tố quyết định hiệu quả tản nhiệt

Hiệu quả tản nhiệt đèn LED ô tô không phụ thuộc vào một chi tiết đơn lẻ. Đây là kết quả của nhiều yếu tố cùng hoạt động trong một không gian nhỏ, thường nằm phía sau cụm đèn nguyên bản của xe.

Yếu tố đầu tiên là công suất nhiệt thực tế. Đèn có công suất điện cao hơn thường tạo ra nhiều nhiệt hơn, nhưng không thể chỉ nhìn vào công suất để kết luận đèn có nóng hay không. Hiệu suất của chip LED, driver, thiết kế quang học và cách vận hành đều ảnh hưởng đến lượng nhiệt cần xử lý.

Yếu tố thứ hai là đường truyền nhiệt từ chip ra thân đèn. Nếu chip LED, bo mạch và thân tản nhiệt không tiếp xúc tốt, nhiệt có thể bị giữ lại ở bên trong. Khi đó, dù bên ngoài thân đèn không quá nóng, vùng tiếp giáp của chip vẫn có thể chịu nhiệt cao.

Yếu tố thứ ba là vật liệu và diện tích bề mặt tản nhiệt. Kim loại dẫn nhiệt, bề mặt tiếp xúc và thiết kế cánh tản nhiệt đều ảnh hưởng đến khả năng phân tán nhiệt. Tuy nhiên, thân đèn lớn chưa đủ để kết luận khả năng tản nhiệt tốt nếu thiết kế luồng khí hoặc tiếp xúc nhiệt không phù hợp.

Yếu tố thứ tư là thiết kế luồng khí. Với tản nhiệt thụ động, không khí cần có khoảng trống để lưu chuyển quanh thân hoặc cánh tản nhiệt. Với tản nhiệt chủ động, quạt cần có không gian để hút và đẩy khí. Nếu phần đuôi đèn bị ép sát vào nắp chụp, dây điện chắn ngay sau quạt hoặc bụi bẩn bám lâu ngày, hiệu quả trao đổi nhiệt có thể bị giảm.

Yếu tố thứ năm là không gian hốc đèn và nắp chụp bụi. Một số xe có hốc đèn rộng, dễ bố trí bóng LED và driver. Một số xe có không gian phía sau cụm đèn hẹp hơn, khiến việc lắp bóng LED có thân dài, quạt lớn hoặc lá tản nhiệt cần được cân nhắc kỹ. Việc thay đổi nắp chụp bụi để lấy thêm không gian cũng cần thận trọng vì có thể ảnh hưởng đến độ kín của cụm đèn.

Ngoài ra, nhiệt độ môi trường, thời gian bật đèn liên tục, vị trí driver và cách sắp xếp dây dẫn cũng có thể tác động đến độ ổn định của hệ thống.

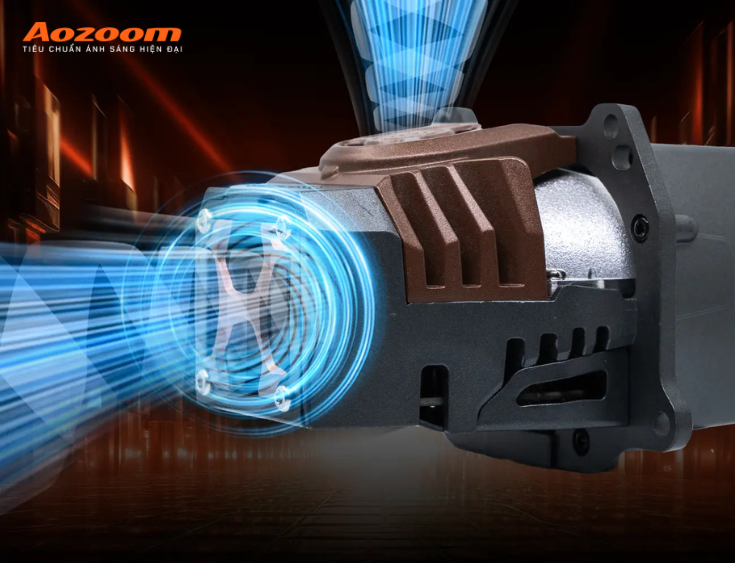

Những yếu tố phụ như nhiệt độ môi trường cũng ảnh hưởng đến khả năng tản nhiệt

Dấu hiệu cảnh báo hệ thống đèn cần được kiểm tra về nhiệt

Sự xuất hiện của các biểu hiện bất thường khi vận hành không mặc định bắt nguồn từ bộ tản nhiệt. Rủi ro này hoàn toàn có thể xuất phát từ vi mạch điều khiển (driver), hệ thống giắc cắm hoặc nguồn điện hạ tầng của xe. Tuy nhiên, dưới góc độ an toàn kỹ thuật, chủ phương tiện cần tiến hành kiểm tra tổng thể nếu hệ thống bộc lộ các "điểm mù" sau:

- Suy giảm quang thông cục bộ: Đèn đạt độ sáng tối đa khi vừa khởi động nhưng hao hụt rõ rệt sau vài phút hoặc khi di chuyển chặng dài. Hiện tượng này thường xảy ra khi driver chủ động hạ dòng điện nhằm bảo vệ mạch trước tình trạng nhiệt độ leo thang.

- Hoạt động thiếu ổn định: Cụm đèn chập chờn, tự động ngắt hoặc giảm công suất ngẫu nhiên. Tình trạng này đặc biệt bộc lộ rõ trong điều kiện thời tiết khắc nghiệt hoặc khi xe chạy ở dải tốc độ thấp (thiếu luồng gió tản nhiệt tự nhiên).

- Trục trặc cơ khí từ hệ thống quạt: Đối với các dòng LED sử dụng quạt tản nhiệt, việc quạt phát ra tiếng kêu lạ, quay yếu, kẹt dị vật hoặc ngừng hoạt động là tác nhân trực tiếp làm gián đoạn quá trình luân chuyển luồng khí.

- Biến dạng vật lý do quá nhiệt: Khu vực giắc cắm, dây dẫn hoặc vỏ nhựa bao bọc driver có dấu hiệu đổi màu, nóng chảy hoặc phát ra mùi khét. Đây là cảnh báo rủi ro ở mức độ cao, đe dọa trực tiếp đến tính vẹn toàn của hệ thống điện trên xe.

Việc thân đèn nóng lên chứng tỏ vật liệu đang thực hiện tốt vai trò dẫn truyền nhiệt lượng từ lõi chip LED ra môi trường. Ngược lại, lớp vỏ ngoài nguội lạnh trong khi hiệu suất đèn suy giảm lại là tín hiệu cảnh báo nhiệt năng đang bị ứ đọng bên trong. Do đó, việc chẩn đoán nguyên nhân chính xác luôn đòi hỏi sự can thiệp từ các thiết bị đo lường chuyên dụng và kỹ thuật viên am hiểu hệ thống.

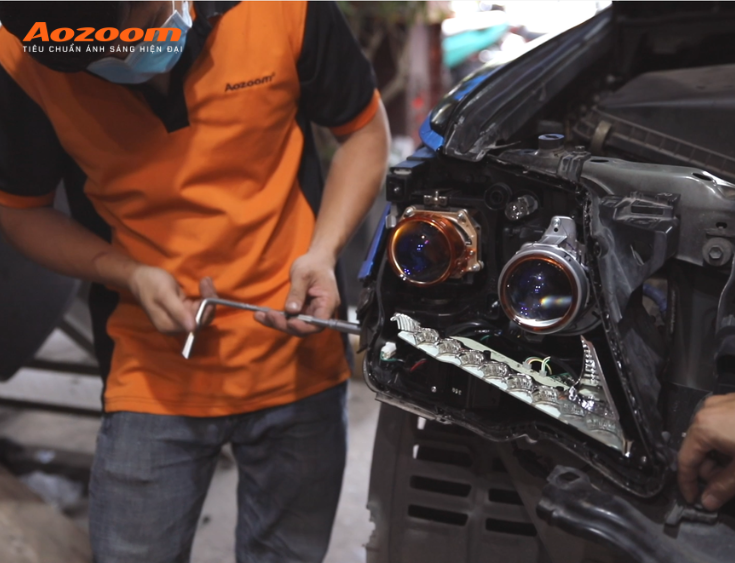

Chủ xe nên nhờ đến sự trợ giúp của nhân viên kỹ thuật nếu đèn LED ô tô có những dấu hiệu bất ổn

Tiêu chí đánh giá khả năng tản nhiệt khi lựa chọn đèn

Năng lực tản nhiệt của một cụm đèn LED không được quyết định bởi những thông số quảng cáo về tốc độ vòng quay hay mức công suất đỉnh. Một hệ thống làm mát đạt chuẩn cần được đánh giá qua lăng kính cơ khí, dựa trên sự tương thích chặt chẽ giữa thiết kế linh kiện và không gian hạ tầng thực tế của phương tiện.

Để đảm bảo tính ổn định lâu dài, quá trình nâng cấp chiếu sáng cần tuân thủ các quy tắc sau:

- Tỷ lệ thuận giữa công suất và kết cấu: Một module LED mang công suất lớn bắt buộc phải đi kèm khối nhôm tản nhiệt đủ tiết diện. Nếu vị trí đặt vi mạch (driver) dễ tụ nhiệt hoặc thân tản nhiệt quá khiêm tốn, cụm đèn sẽ nhanh chóng suy giảm quang thông khi phải hoạt động liên tục.

- Không gian luân chuyển khí: Kích thước đuôi đèn phải tương thích với hốc đèn nguyên bản. Dù sử dụng quạt hay lá nhôm tản nhiệt thụ động, hệ thống đều đòi hỏi một biên độ không gian nhất định để luồng khí lưu thông. Việc ép sát lá nhôm hoặc để hệ thống dây điện chèn vào trục quạt sẽ trực tiếp triệt tiêu hiệu năng làm mát.

- Tính vẹn toàn của khoang chứa: Một sai lầm phổ biến là tháo bỏ nắp chụp bụi để "giải nhiệt". Thao tác này mở đường cho hơi ẩm, nước và bụi bẩn xâm nhập, làm hỏng cấu trúc quang học bên trong. Giải pháp đúng đắn là sử dụng nắp chụp chuyên dụng, vừa vặn với kích thước cụm đèn mới nhưng vẫn duy trì độ kín khít.

- Khả năng vận hành thực chiến: Hiệu suất tản nhiệt cần được kiểm chứng qua nhiều kịch bản: ngay khi khởi động, sau khi nổ máy tại chỗ thời gian dài và khi lăn bánh thực tế. Việc theo dõi tính ổn định của ánh sáng trong các trạng thái này là phép thử chính xác nhất để phát hiện sớm những bất cập về driver hoặc sai sót trong kỹ thuật lắp ráp.

Ánh sáng thực chiến không nằm ở sự rực rỡ trong vài phút bật thử, mà được đo lường bằng sự bền bỉ trên suốt hành trình. Do đó, việc lựa chọn sản phẩm có thông số minh bạch, kết hợp cùng đội ngũ thi công am hiểu hạ tầng xe chính là nguyên tắc quản trị rủi ro hiệu quả nhất cho mọi chủ phương tiện.

Kết luận

Nhìn chung, hệ thống tản nhiệt đèn LED ô tô không vận hành độc lập mà là một cấu trúc kỹ thuật mang tính liên kết, quyết định trực tiếp đến độ bền của toàn bộ cụm chiếu sáng. Hiệu năng làm mát thực tế không thể được đo lường chỉ qua sự hiện diện của quạt gió hay kích thước thân đèn. Thay vào đó, nó là kết quả cộng hưởng từ vật liệu dẫn xuất, vi mạch điều khiển và không gian thoát nhiệt tại vị trí lắp đặt.

Một cấu hình đèn sở hữu kết cấu tản nhiệt tương thích với hốc đèn nguyên bản, kết hợp cùng kỹ thuật thi công chuẩn xác, chính là nền tảng cốt lõi để duy trì cường độ sáng ổn định và bảo vệ an toàn cho hệ thống điện hạ tầng trên phương tiện.
