Ống đồng dẫn nhiệt trong đèn LED ô tô hoạt động như thế nào?

Hiệu suất chiếu sáng vượt trội của các dòng đèn LED ô tô luôn đặt ra một bài toán khắc nghiệt về kiểm soát nhiệt năng. Khi vận hành ở cường độ cao, nếu nhiệt lượng dư thừa tại lõi vi mạch không được luân chuyển kịp thời, hệ thống sẽ trực tiếp đối mặt với rủi ro suy giảm quang thông và hao mòn linh kiện cơ khí.

Để giải quyết vấn đề này, ống đồng dẫn nhiệt đèn LED được ứng dụng như một nền tảng trung chuyển cốt lõi. Dù không tự sản sinh luồng khí làm mát nhưng bộ phận này vẫn đảm nhận vai trò dẫn xuất nhiệt lượng cực tốc từ chip LED ra hệ sinh thái tản nhiệt bên ngoài.

Cùng AOZOOM bóc tách nguyên lý vận hành cơ học của cấu trúc ống đồng, phân định rạch ròi giới hạn của nó so với vật liệu đồng đặc nguyên khối, từ đó hiểu rõ cách hệ thống này duy trì tính vẹn toàn và tuổi thọ cho cụm đèn nguyên bản trên phương tiện.

Ống đồng dẫn nhiệt trong đèn LED ô tô là gì?

Ống đồng dẫn nhiệt trong đèn LED ô tô là một ống kín dùng để vận chuyển nhiệt từ vùng nóng sang vùng tản nhiệt. Trong kỹ thuật, bộ phận này thường được gọi là heat pipe, hoạt động dựa trên cơ chế bay hơi, ngưng tụ và hồi lưu chất lỏng bên trong ống.

Khác với một thanh đồng đặc chỉ truyền nhiệt qua vật liệu, heat pipe sử dụng sự chuyển pha của chất lỏng bên trong để đưa nhiệt đi nhanh hơn trong một không gian nhỏ. Cơ chế này thường được ứng dụng trong các thiết bị cần tản nhiệt tập trung như laptop, bộ nguồn, linh kiện điện tử công suất cao và một số hệ thống đèn LED.

Cấu tạo cơ bản của một ống đồng dẫn nhiệt thường gồm:

Cơ chế hồi lưu bằng mao dẫn là điểm quan trọng của heat pipe. Theo International Heat Pipe Conferences & Symposia, chất lỏng ngưng tụ được đưa trở lại vùng nóng nhờ lực mao dẫn từ cấu trúc wick bên trong ống.

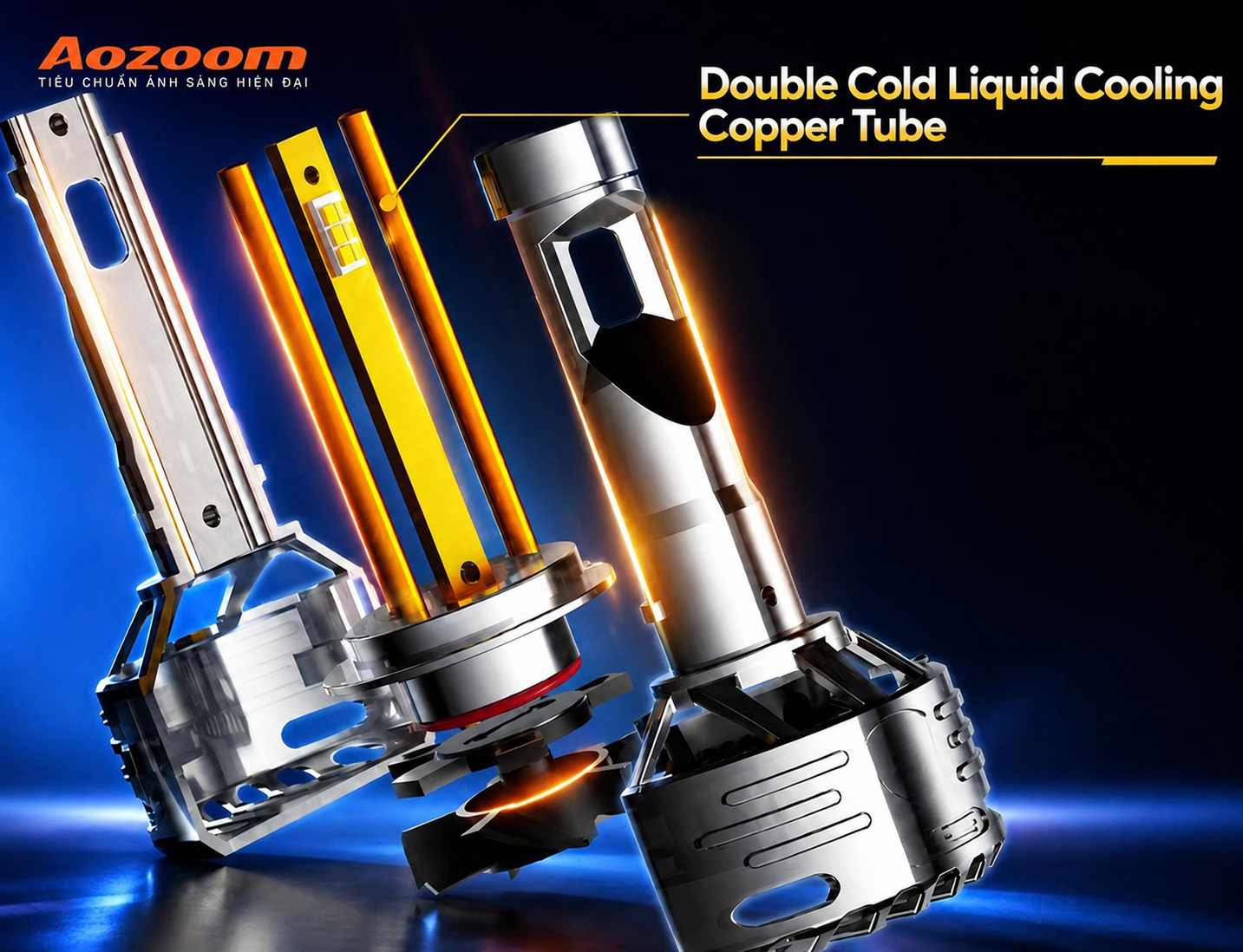

Ống đồng trong đèn LED sẽ vận chuyển nhiệt độ từ vùng nóng sang vùng tản nhiệt

Ống đồng dẫn nhiệt hoạt động như thế nào?

Ống đồng dẫn nhiệt hoạt động bằng cách biến nhiệt tại vùng chip LED thành quá trình bay hơi, di chuyển hơi nóng, ngưng tụ và hồi lưu chất lỏng. Nhiệt không biến mất trong ống đồng, mà được vận chuyển đến khu vực có khả năng tản ra môi trường tốt hơn.

Có thể hình dung quá trình này qua bốn bước chính.

Bước 1: Chip LED phát sinh nhiệt

Khi đèn hoạt động, chip LED chuyển một phần điện năng thành ánh sáng. Phần năng lượng còn lại trở thành nhiệt và tập trung tại khu vực chip. Với đèn LED công suất cao, lượng nhiệt này cần được kiểm soát để tránh nhiệt độ mối nối tăng quá cao.

Trong tài liệu quản lý nhiệt cho XLamp LED, Cree LED nhấn mạnh rằng hệ thống phải được thiết kế để LED không vượt quá nhiệt độ mối nối tối đa được quy định trong datasheet; nhiệt độ mối nối càng cao thì tuổi thọ dự kiến của LED càng ngắn.

Bước 2: Nhiệt truyền đến đầu nóng của ống đồng

Nhiệt từ chip LED không đi thẳng vào ống đồng ngay lập tức. Nó thường đi qua lớp hàn, PCB nền kim loại hoặc nền đồng, vật liệu tiếp xúc nhiệt, sau đó mới truyền đến vùng đầu nóng của ống đồng.

Đây là lý do thiết kế tiếp xúc giữa chip, PCB và ống dẫn nhiệt rất quan trọng. Nếu bề mặt tiếp xúc chưa đủ tốt hoặc có khoảng hở nhiệt, hiệu quả truyền nhiệt sẽ bị giảm.

Bước 3: Chất lỏng bay hơi và mang nhiệt đến đầu còn lại

Khi đầu nóng nhận nhiệt, chất lỏng bên trong heat pipe bay hơi. Hơi nóng di chuyển qua khoang hơi đến khu vực mát hơn ở đầu còn lại của ống.

Đây là điểm khác biệt lớn giữa heat pipe và thanh đồng đặc. Thanh đồng truyền nhiệt chủ yếu qua bản thân vật liệu, còn heat pipe vận chuyển nhiệt nhờ chu trình chuyển pha của chất lỏng bên trong.

Bước 4: Hơi ngưng tụ, giải phóng nhiệt và quay về vùng nóng

Khi hơi nóng đến vùng mát hơn, nó ngưng tụ lại thành chất lỏng và truyền nhiệt sang khối tản nhiệt hoặc cánh nhôm. Chất lỏng sau đó quay trở lại vùng nóng nhờ cấu trúc mao dẫn, tiếp tục chu trình bay hơi – ngưng tụ.

Có thể tóm tắt cơ chế này như sau:

Nhận nhiệt => bay hơi => di chuyển hơi nóng => ngưng tụ => hồi lưu chất lỏng => tiếp tục nhận nhiệt

Nhờ chu trình này, ống đồng dẫn nhiệt đèn LED đóng vai trò như một “đường vận chuyển nhiệt” từ vùng chip ra khu vực tản nhiệt phía sau.

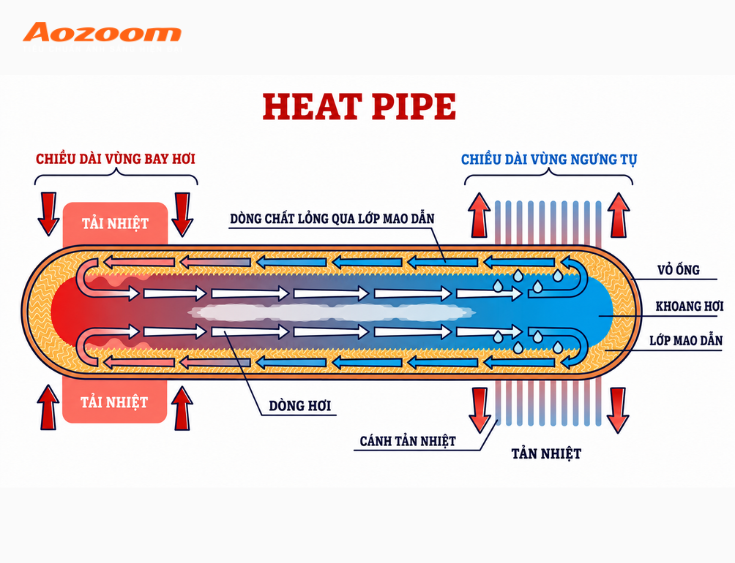

Cơ chế hoạt động của ống đồng tản nhiệt

Ống đồng dẫn nhiệt mang lại lợi ích gì?

Ống đồng dẫn nhiệt giúp đưa nhiệt ra khỏi vùng chip LED nhanh hơn, từ đó hỗ trợ kiểm soát nhiệt độ vận hành của đèn. Khi được thiết kế phù hợp, bộ phận này góp phần giảm điểm nóng cục bộ và hỗ trợ hệ thống LED hoạt động ổn định hơn.

Lợi ích của ống đồng dẫn nhiệt có thể nhìn ở nhiều lớp.

Hỗ trợ đưa nhiệt ra khỏi vùng chip nhanh hơn

Chip LED là khu vực sinh nhiệt tập trung. Nếu nhiệt tích tụ quanh chip quá lâu, nhiệt độ mối nối có thể tăng và ảnh hưởng đến hiệu suất phát sáng.

Ống đồng dẫn nhiệt giúp vận chuyển nhiệt từ khu vực nóng sang vùng có khả năng tản nhiệt tốt hơn. Nhờ đó, chip LED không phải giữ toàn bộ tải nhiệt tại một điểm nhỏ.

Hạn chế điểm nóng cục bộ

Điểm nóng cục bộ là vùng nhiệt độ cao tập trung tại một vị trí nhỏ. Trong đèn LED, điểm nóng thường xuất hiện gần chip, lớp hàn hoặc khu vực tiếp xúc nhiệt chưa tối ưu.

Khi nhiệt được phân tán và vận chuyển đều hơn, hệ thống có điều kiện hạn chế điểm nóng. Điều này có lợi cho cả chip LED, lớp hàn, PCB và các linh kiện xung quanh.

Giảm tải nhiệt và ứng suất nhiệt lên chip LED

Cụm từ “giảm tải nhiệt” nên được hiểu là hỗ trợ đưa nhiệt ra khỏi vùng chip nhanh hơn, chứ không phải làm chip LED hết nóng. Khi nhiệt độ được kiểm soát tốt hơn, các lớp vật liệu trong cụm LED có thể giảm bớt biến động nhiệt khi đèn bật lâu.

Nhiệt độ cao và chu kỳ nóng và nguội lặp lại có thể ảnh hưởng đến vật liệu liên kết trong module LED. Các nghiên cứu về độ tin cậy của LED công suất cao xem nhiệt độ mối nối là một thông số quan trọng liên quan đến suy giảm quang thông và tuổi thọ dự kiến.

Hỗ trợ duy trì độ sáng ổn định

Khi nhiệt độ tăng, quang thông của LED có thể suy giảm so với điều kiện vận hành mát hơn. Một hệ thống tản nhiệt tốt giúp giảm nguy cơ đèn bị giảm sáng nhanh khi hoạt động trong thời gian dài.

Điều này đặc biệt quan trọng với đèn ô tô, vì đèn phải làm việc trong môi trường kín, gần động cơ, chịu rung động và có thể vận hành liên tục vào ban đêm.

Góp phần hỗ trợ độ tin cậy và tuổi thọ hệ thống đèn

Tuổi thọ của đèn LED không chỉ phụ thuộc vào ống đồng. Nó còn liên quan đến chất lượng chip, driver, dòng điện vận hành, PCB, vật liệu tiếp xúc nhiệt, quạt, cánh tản nhiệt, nhiệt độ môi trường và chất lượng lắp ráp.

Tuy nhiên, nếu đường truyền nhiệt được thiết kế hợp lý, ống đồng dẫn nhiệt có thể góp phần hỗ trợ kiểm soát nhiệt độ mối nối. Đây là một trong những yếu tố quan trọng giúp hệ thống LED duy trì độ ổn định trong quá trình sử dụng.

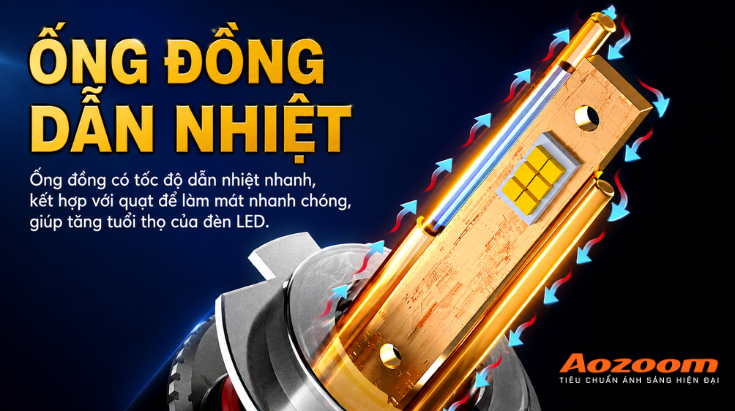

Khả năng dẫn nhiệt tốt sẽ giúp gia tăng tuổi thọ của đèn

Câu hỏi thường gặp

1. Ống đồng dẫn nhiệt có chứa chất lỏng không?

Có. Heat pipe thường là một ống kín chứa một lượng chất lỏng làm việc bên trong. Khi nhận nhiệt, chất lỏng bay hơi; khi đến vùng mát hơn, hơi ngưng tụ lại và quay về vùng nóng nhờ cơ chế mao dẫn.

2. Heat pipe có cần sử dụng quạt không?

Heat pipe có nhiệm vụ vận chuyển nhiệt, còn quạt có nhiệm vụ hỗ trợ luồng không khí đi qua khối tản nhiệt. Hai bộ phận này không thay thế hoàn toàn cho nhau.

3. Vì sao ống đồng vẫn cần kết nối với cánh tản nhiệt?

Vì ống đồng chỉ chuyển nhiệt đến khu vực khác. Để nhiệt thoát ra môi trường, hệ thống vẫn cần bề mặt trao đổi nhiệt đủ lớn.

4. Copper PCB và ống đồng dẫn nhiệt khác nhau thế nào?

Copper PCB hoặc PCB nền đồng là bảng mạch có nhiệm vụ thu và phân bố nhiệt từ chip LED. Nó nằm gần chip và là một phần trong đường truyền nhiệt ban đầu.

Ống đồng dẫn nhiệt là bộ phận vận chuyển nhiệt từ khu vực nóng đến khối tản nhiệt. Có thể hiểu đơn giản: PCB giúp thu và trải nhiệt, còn heat pipe giúp đưa nhiệt đi xa hơn đến nơi có thể tản ra môi trường.

5. Tản nhiệt tốt có giúp đèn LED sáng ổn định hơn không?

Có thể hỗ trợ. Khi nhiệt độ chip được kiểm soát tốt hơn, đèn có điều kiện duy trì quang thông ổn định hơn trong quá trình hoạt động.

Kết luận

Tựu trung lại, ống đồng dẫn nhiệt đèn LED không chỉ là một linh kiện phụ trợ cơ học, mà là mấu chốt kỹ thuật quyết định tính ổn định của toàn bộ hệ thống chiếu sáng ô tô công suất cao. Nhờ khả năng luân chuyển nhiệt lượng cực tốc thông qua chu trình bay hơi và ngưng tụ khép kín, giải pháp này giải quyết triệt để bài toán điểm nóng cục bộ tại lõi vi mạch, điều mà vật liệu đồng đặc nguyên khối khó lòng đáp ứng.
