Màn trập đèn ô tô là gì? Vai trò trong đèn Bi-LED ô tô

Khả năng vận hành của một hệ thống Bi-LED ô tô không chỉ phụ thuộc vào sức mạnh của nền tảng chip phát sáng, mà còn được quyết định bởi năng lực kiểm soát luồng sáng linh hoạt. Trong cấu trúc quang học này, cơ chế chuyển đổi high beam/low beam đóng vai trò then chốt nhằm tối ưu tầm nhìn cho người lái, đồng thời hạn chế tình trạng chói mắt cho phương tiện ngược chiều.

Vậy bản chất Màn trập đèn ô tô là gì? Cùng AOZOOM bóc tách nguyên lý hoạt động của cụm điện từ này để hiểu rõ cách hệ thống duy trì độ chính xác và ổn định của luồng sáng trên phương tiện.

Màn trập là gì?

Màn trập (hay còn gọi là Solenoid Shutter) là cụm cơ cấu gồm solenoid và shutter, dùng để thay đổi vị trí màn chắn ánh sáng trong projector. Trong đèn Bi-LED, bộ phận này giúp một module projector có thể đảm nhiệm cả hai chức năng: chiếu gần và chiếu xa.

Có thể tách thuật ngữ này thành hai thành phần:

Solenoid tạo ra lực kéo hoặc lực đẩy bằng điện từ. Khi hệ thống cấp điện cho solenoid, cơ cấu bên trong sẽ dịch chuyển, kéo theo shutter thay đổi vị trí. Shutter là bộ phận trực tiếp nằm trong đường đi ánh sáng, có nhiệm vụ kiểm soát vùng sáng nào được đi qua lens projector.

Tựu chung lại thì solenoid tạo chuyển động, còn shutter kiểm soát đường sáng. Hai bộ high beamn phối hợp với nhau để thay đổi phân bố ánh sáng sau khi ánh sáng đi qua hệ quang học.

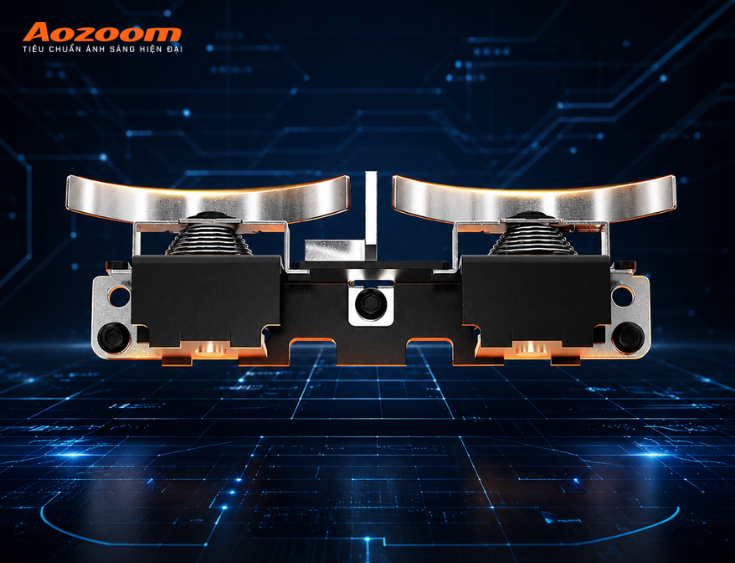

Màn trập giúp thay đổi trạng thái chiếu của đèn và kiểm soát đường sáng

Màn trập hoạt động như thế nào?

Solenoid Shutter hoạt động bằng cách thay đổi vị trí màn chắn trong projector khi người lái chuyển giữa chế độ low beam và high beam. Ở chế độ low beam, shutter giữ vị trí để tạo đường cắt. Khi bật high beam, solenoid tác động để shutter mở ra hoặc dịch chuyển, giúp ánh sáng chiếu cao và xa hơn.

Quá trình này có thể hiểu theo hai trạng thái chính.

Ở chế độ low beam

Khi xe sử dụng chế độ low beam, shutter nằm ở vị trí giới hạn một phần chùm sáng. Phần ánh sáng bị chắn lại giúp tạo ra đường ranh giới sáng - tối, thường được gọi là cutoff hoặc đường cắt low beam.

Đường cắt này rất quan trọng vì nó giúp ánh sáng tập trung xuống mặt đường, hạn chế chiếu trực tiếp vào mắt người đi ngược chiều. Trong projector, lens sẽ phóng vùng sáng đã được định hình ra phía trước xe.

Có thể hình dung đơn giản:

Chip LED => hệ phản xạ/quang học => shutter giới hạn ánh sáng => lens projector => đường cắt low beam

Khi bật high beam

Khi người lái bật high beam hoặc passing, solenoid được kích hoạt. Lực điện từ làm cơ cấu shutter thay đổi vị trí. Khi đó, phần ánh sáng trước đây bị giới hạn ở chế độ low beam được mở rộng thêm.

Kết quả là vùng sáng chiếu cao hơn, xa hơn và hỗ trợ quan sát tốt hơn trên đường thiếu sáng. Một số tài liệu kỹ thuật về projector cũng mô tả cấu hình điển hình dùng shield hoặc light baffle được solenoid hoặc actuator khác làm dịch chuyển để tạo cả low beam và high beam.

Có thể hình dung:

Chip LED => hệ quang học => shutter mở/đổi vị trí => lens projector => vùng sáng high beam mở rộng

Khi tắt high beam

Khi người lái tắt high beam, solenoid ngừng tác động hoặc cơ cấu trở về trạng thái thiết kế. Shutter trở lại vị trí tạo low beam, chùm sáng lại được giới hạn bởi đường cắt.

Quá trình đóng/mở này cần diễn ra nhanh, chính xác và ổn định. Nếu shutter không về đúng vị trí, đèn low beam có thể bị lệch đường cắt hoặc chùm sáng không còn đúng phân bố ban đầu.

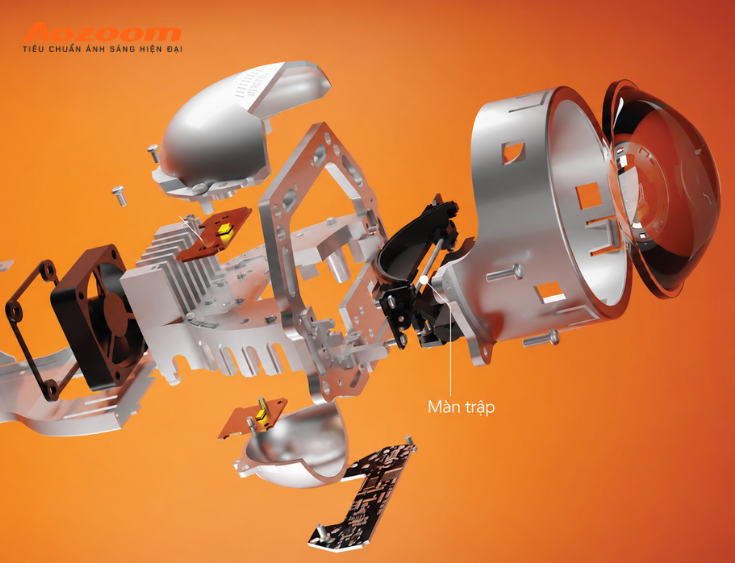

Màn trập ô tô hoạt động bằng cách thay đổi vị trí màn chắn trong đèn

Màn trập có vai trò gì trong đèn Bi-LED?

Solenoid Shutter giúp một projector Bi-LED chuyển đổi giữa low beam và high beam mà vẫn dùng chung một hệ quang học. Đây là lý do đèn Bi-LED có thể tích hợp hai chế độ chiếu sáng trong cùng một module projector.

Vai trò của Solenoid Shutter có thể nhìn ở nhiều góc độ.

Giúp một projector đảm nhiệm cả low beam và high beam

Với projector Bi-LED, cùng một cụm quang học có thể tạo ra hai chế độ ánh sáng khác nhau. Shutter giới hạn chùm sáng ở chế độ low beam, còn solenoid giúp thay đổi vị trí shutter khi cần chuyển sang high beam.

Điều này giúp thiết kế đèn gọn hơn so với việc dùng hai module riêng biệt cho từng chế độ. Đồng thời, hai chế độ low beam và high beam có thể cùng nằm trên một trục quang học.

Hỗ trợ tạo đường cắt low beam rõ ràng

Ở chế độ low beam, đường cắt là yếu tố rất quan trọng. Một đường cắt tốt giúp vùng sáng tập trung đúng khu vực mặt đường, tạo cảm giác dễ quan sát và hạn chế chói cho xe đối diện.

Shutter chính là bộ phận tham gia trực tiếp vào việc tạo ranh giới sáng - tối. Hình dạng, vị trí và độ chính xác của shutter đều có thể ảnh hưởng đến đường cắt.

Chuyển đổi high beam/low beam nhanh

Khi người lái cần high beam hoặc passing, Solenoid Shutter cần phản hồi nhanh để vùng sáng mở ra kịp thời. Đây là thao tác diễn ra liên tục trong quá trình sử dụng xe ban đêm, nhất là khi di chuyển trên đường tỉnh, cao tốc hoặc khu vực thiếu sáng.

Một cơ cấu shutter hoạt động ổn định giúp cảm giác chuyển high beam/low beam rõ ràng hơn, hạn chế tình trạng bật high beam nhưng vùng sáng thay đổi chậm hoặc chưa đủ.

Tận dụng hiệu quả nguồn sáng và projector

Solenoid Shutter không tạo ra ánh sáng mới. Bộ phận này giúp kiểm soát phần ánh sáng được phép đi qua hệ projector ở từng chế độ.

Khi thiết kế quang học tốt, nguồn sáng LED, reflector, shutter và lens phối hợp với nhau để tạo ra vùng low beam kiểm soát tốt và vùng high beam đủ xa. Nhờ đó, hệ thống tận dụng nguồn sáng hiệu quả hơn thay vì chỉ tăng công suất LED.

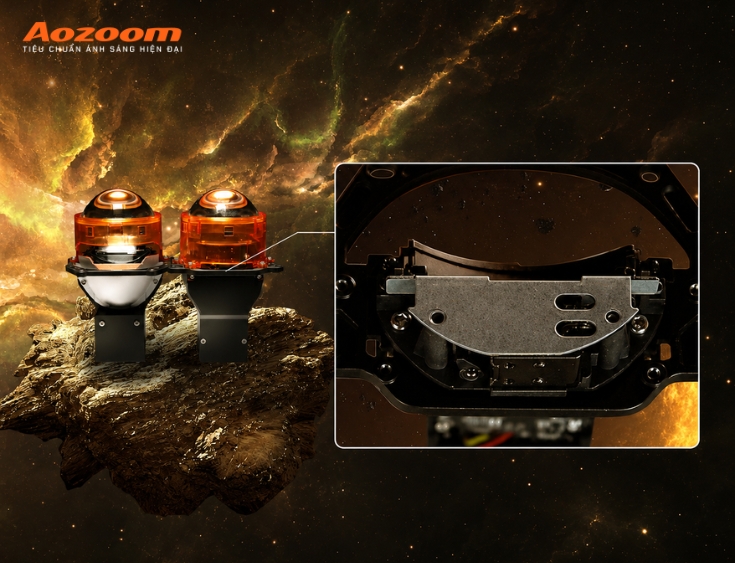

Màn trập là một thành phần không thể thiếu trong đèn Bi LED

Màn trập ảnh hưởng thế nào đến chùm sáng?

Solenoid Shutter ảnh hưởng trực tiếp đến đường cắt low beam, vùng sáng high beam và sự ổn định của beam pattern. Khi shutter nằm đúng vị trí, đèn có thể tạo vùng sáng theo thiết kế. Khi shutter lệch hoặc di chuyển chưa đủ hành trình, chùm sáng có thể xuất hiện bất thường.

Ở chế độ low beam, vị trí của shutter quyết định high beamn ánh sáng nào bị giới hạn. Nếu shutter lệch, đường cắt có thể bị méo, cao thấp không đều hoặc tạo vùng sáng không mong muốn.

Ở chế độ high beam, hành trình mở của shutter ảnh hưởng đến lượng ánh sáng được đưa lên vùng xa. Nếu shutter chỉ mở một phần hành trình, high beam có thể yếu hoặc vùng sáng không mở rộng như thiết kế.

Các yếu tố có thể ảnh hưởng đến beam pattern gồm:

- Vị trí lắp đặt của shutter.

- Hình dạng mép cutoff.

- Độ chính xác của cơ cấu solenoid.

- Hành trình đóng/mở.

- Độ ổn định sau nhiều lần chuyển high beam/low beam.

- Sự phối hợp giữa shutter, lens và hệ phản xạ.

Có thể hiểu đơn giản là nguồn sáng quyết định lượng ánh sáng tạo ra, còn shutter góp phần quyết định ánh sáng đó được phân bổ như thế nào.

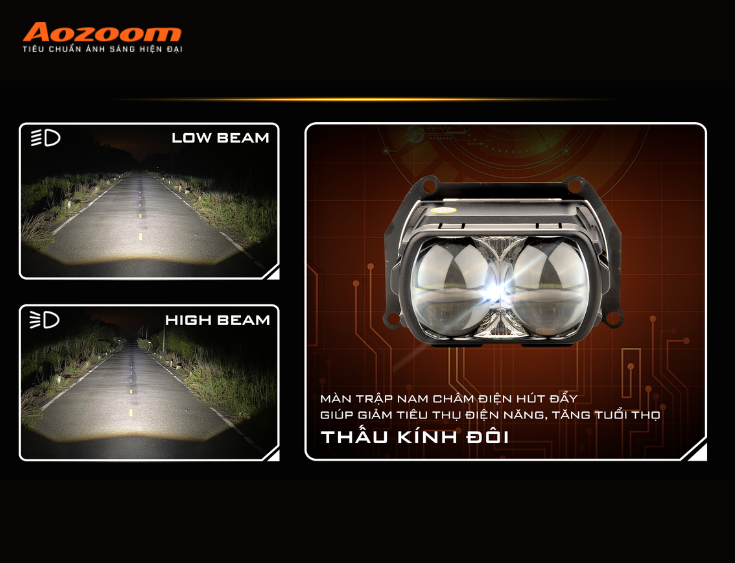

Solenoid Shutter là yếu tố quyết định cách mà ánh sáng được phân bổ

Dấu hiệu Solenoid Shutter cần được kiểm tra

Solenoid Shutter cần được kiểm tra khi đèn chuyển high beam/low beam chậm, vùng sáng không thay đổi rõ hoặc đường cắt có dấu hiệu bất thường. Các biểu hiện này có thể liên quan đến shutter, solenoid, dây điều khiển hoặc mạch cấp điện.

Một số dấu hiệu thường gặp gồm:

Bật high beam nhưng vùng sáng gần như không thay đổi

Khi bật high beam, vùng sáng phía xa cần mở rộng rõ hơn so với chế độ low beam. Nếu bật high beam nhưng beam pattern gần như giữ nguyên, shutter có thể chưa dịch chuyển hoặc solenoid chưa được kích hoạt đúng.

Trường hợp này cần kiểm tra tín hiệu high beam, dây điều khiển solenoid và cơ cấu shutter bên trong projector.

Một bên chuyển high beam, một bên giữ low beam

Nếu một bên đèn chuyển sang high beam bình thường còn bên kia gần như giữ nguyên vùng sáng low beam, vấn đề có thể nằm ở projector, solenoid hoặc đường điện của bên đó.

Cần kiểm tra cả hai bên để phân biệt lỗi cơ khí, lỗi điện hoặc lỗi đấu nối.

Chuyển high beam chậm hoặc lúc được lúc không

Solenoid Shutter hoạt động ổn định cần phản hồi rõ khi bật/tắt high beam. Nếu chuyển high beam lúc được lúc không, cơ cấu có thể bị kẹt, dây điện tiếp xúc chưa tốt hoặc tín hiệu điều khiển không ổn định.

Có tiếng cơ khí bất thường khi passing

Một tiếng “tách” nhẹ khi shutter hoạt động có thể xuất hiện tùy thiết kế projector. Tuy nhiên, tiếng kẹt, rè, lặp lại bất thường hoặc âm thanh khác lạ khi passing là dấu hiệu nên kiểm tra.

Đường cắt thay đổi sau khi chuyển high beam/low beam

Sau khi tắt high beam, shutter cần trở lại đúng vị trí low beam. Nếu đường cắt sau đó bị lệch, méo hoặc cao thấp bất thường, cơ cấu shutter có thể chưa hồi vị chính xác.

Các dấu hiệu trên chỉ giúp khoanh vùng kiểm tra ban đầu. Để kết luận chính xác, kỹ thuật viên cần kiểm tra cả solenoid, shutter, dây điều khiển, driver, nguồn cấp và tình trạng cơ khí của projector.

Kết luận

Cụm cơ cấu điện từ màn trập đèn ô tô là mấu chốt kỹ thuật quyết định tính chuẩn xác của toàn bộ hệ thống quang học trên đèn Bi-LED. Khả năng vận hành nhịp nhàng của linh kiện này chính là nền tảng để kiến tạo đường cắt sắc nét, tối ưu hóa vùng chiếu sáng và kiểm soát hiệu quả tình trạng chói mắt cho các phương tiện ngược chiều.
