Vai trò của lens trong hệ quang học đèn projector ô tô

Khi nâng cấp cấu hình chiếu sáng, phần lớn sự chú ý thường dồn vào công suất vi mạch hay kích thước vật lý mà bỏ ngỏ một yếu tố mang tính quyết định: năng lực phân bổ ánh sáng của thấu kính. Thực tế, lens đèn ô tô không hoạt động độc lập mà là mắt xích cuối cùng, cộng hưởng nhịp nhàng cùng toàn bộ hệ sinh thái quang học để kiến tạo nên dải sáng chuẩn mực trên mặt đường.

Cùng AOZOOM bóc tách chi tiết cơ chế vận hành của linh kiện này trong bài viết dưới đây để trang bị lăng kính phân tích chuẩn xác, từ đó làm chủ quyết định nâng cấp dựa trên hiệu năng thực tế thay vì chỉ phụ thuộc vào những thông số bề mặt!

Lens trong đèn projector ô tô là gì?

Trong hệ thống chiếu sáng, lens (thấu kính) là linh kiện quang học được định vị ở tuyến đầu của các module bi (như bi LED, bi Laser hay bi Xenon). Nhiệm vụ cốt lõi của bộ phận này là tiếp nhận dải sáng đã được tạo hình từ chóa phản xạ (reflector) bên trong, sau đó khuếch đại và phân bổ luồng sáng đó xuống mặt đường một cách có chủ đích.

Về mặt cấu tạo vật lý, projector lens thường được chế tác dưới dạng mặt cong hoặc phi cầu. Thiết kế này được tinh chỉnh khắt khe để tạo sự đồng bộ với tiêu cự, vị trí vi mạch LED và cơ cấu màn trập (shield) của từng hệ thống.

Lưu ý quan trọng: Lens là thấu kính hội tụ nằm sâu bên trong module chiếu sáng, hoàn toàn khác biệt với mặt kính trong suốt bao bọc bên ngoài cụm đèn pha. Lớp vỏ ngoài cùng chỉ đơn thuần đóng vai trò rào chắn bảo vệ linh kiện khỏi bụi bẩn và nước, trong khi lens mới thực sự là mắt xích quyết định hiệu năng quang học cuối cùng.

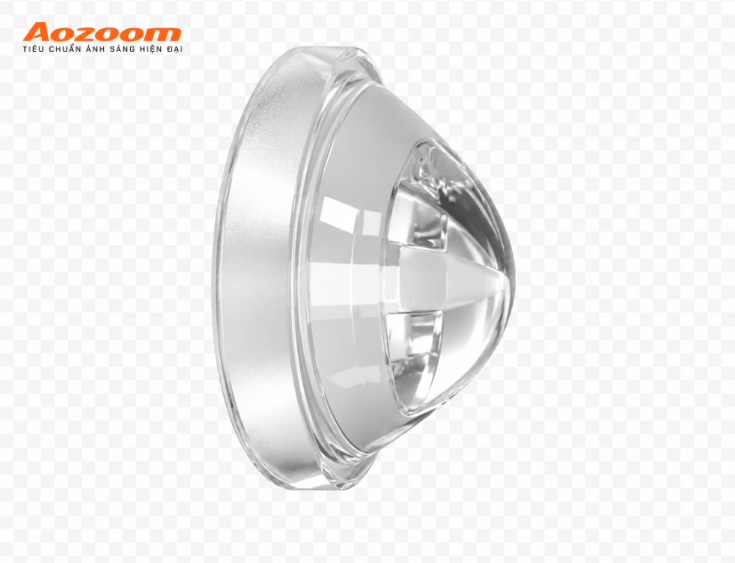

Thấu kính có khả năng tiếp nhận và phân bổ nguồn sáng

Lens phối hợp với reflector và shield như thế nào?

Trong đèn projector, ánh sáng không đi trực tiếp từ chip LED hoặc bóng đèn ra mặt đường. Nó phải trải qua nhiều bộ phận quang học trước khi tạo thành vùng sáng mà người lái quan sát được.

Có thể hình dung đường đi cơ bản của ánh sáng như sau:

Nguồn phát > Chóa phản xạ (Reflector) > Màn trập (Shield) > Thấu kính (Lens).

Mỗi bộ phận đảm nhiệm một vai trò riêng:

- Nguồn sáng tạo ra quang thông ban đầu.

- Reflector thu và hướng ánh sáng về vùng quang học cần thiết.

- Shield hoặc màn chắn giới hạn phần ánh sáng phía trên, góp phần hình thành ranh giới sáng / tối của low beam.

- Lens chiếu phân bố ánh sáng đã được tạo ra bên trong module ra phía trước.

- Cơ cấu căn chỉnh quyết định vùng sáng nằm ở độ cao và hướng nào trên mặt đường.

Với các module bi projector có cả low beam và high beam, màn chắn có thể di chuyển để thay đổi phân bố ánh sáng. Điểm quan trọng là lens không tự tạo cutoff line.

Hình dạng cơ bản của đường cắt sáng được hình thành nhờ mối quan hệ giữa nguồn sáng, reflector và shield và lens chỉ có nhiệm vụ phóng phân bố đó ra phía trước. Nếu một trong các thành phần không được thiết kế hoặc bố trí đúng, vùng sáng có thể bị lệch, loang hoặc mất kiểm soát.

>>> Xem Thêm: Tổng hợp các thuật ngữ thường gặp khi nâng cấp đèn ô tô

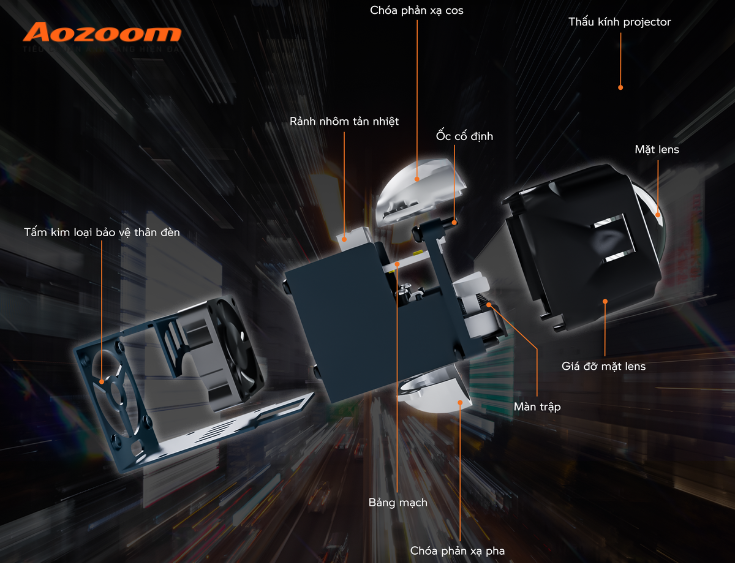

Lens là bước cuối cùng trước khi ánh sáng chiếu ra bên ngoài

Lens ảnh hưởng thế nào đến beam pattern?

Beam Pattern (dải sáng thực tế) là thước đo cuối cùng đánh giá hiệu năng của một hệ thống chiếu sáng. Dù là kết quả cộng hưởng của toàn bộ hệ sinh thái linh kiện, thấu kính (lens) vẫn đóng vai trò là bộ lọc quyết định cách luồng sáng hiển thị trực quan trên mặt đường thông qua 5 yếu tố cốt lõi:

Kiểm soát độ sắc nét của đường cắt (Cutoff Line)

Trong chế độ Low Beam, lens làm nhiệm vụ phóng chiếu ranh giới sáng - tối đã được màn trập định hình. Biên dạng vật lý và chất lượng đánh bóng bề mặt thấu kính sẽ quyết định độ sắc bén của đường cắt này.

Tuy nhiên, một Cutoff line quá gắt không hẳn là cấu hình lý tưởng. Sự chênh lệch quang độ đột ngột giữa vùng sáng và bóng tối có thể gây ảo giác hoặc mỏi mắt cho người lái khi di chuyển qua các địa hình nhấp nhô, đèo dốc.

Định hình độ phân tán và bao quát của chùm sáng

Lens tham gia vào quá trình đưa ánh sáng theo chiều ngang và chiều dọc ra phía trước. Tùy hình học và tiêu cự, lens có thể góp phần tạo vùng sáng mở hơn hoặc tập trung hơn.

Tuy nhiên, độ rộng của beam pattern không chỉ phụ thuộc vào lens. Reflector mới là bộ phận thu và định hướng phần lớn quang thông từ nguồn sáng. Vì vậy, hai bộ đèn cùng dùng lens 3 inch vẫn có thể cho vùng sáng rất khác nhau nếu reflector, vị trí chip LED, shield hoặc nguồn high beam bổ trợ được thiết kế khác nhau.

Quyết định độ đồng đều và liền mạch của luồng sáng

Một thấu kính được thiết kế chuẩn xác với tiêu cự của hệ thống sẽ triệt tiêu các đốm sáng gắt (hotspot) hoặc vùng tối bất thường, kiến tạo một dải trải sáng mịn màng.

Ngược lại, việc tự ý thay thế thấu kính không tương thích kích thước hoặc sai lệch tiêu cự so với module gốc sẽ làm phá vỡ cấu trúc hội tụ, khiến ánh sáng bị loang lổ và mất nét cục bộ.

Hiện tượng tán sắc và viền màu quang học

Một số đèn projector xuất hiện viền xanh hoặc tím nhẹ tại khu vực cutoff line. Hiện tượng này có thể liên quan đến sự khúc xạ và tán sắc khi ánh sáng đi qua các bề mặt quang học.

Màu viền chịu ảnh hưởng bởi nhiều yếu tố như vật liệu lens, độ cong, vị trí lens so với shield và phổ ánh sáng của nguồn phát. Vì vậy, viền màu rõ không phải là tiêu chí đủ để đánh giá chất lượng beam pattern hoặc hiệu quả chiếu sáng.

Người dùng nên quan tâm nhiều hơn đến độ đều của vùng sáng, khả năng quan sát mặt đường và mức độ kiểm soát ánh sáng phía trên cutoff.

Khả năng truyền dẫn và bảo toàn quang thông

Là cửa ngõ cuối cùng trước khi ánh sáng thoát ra môi trường, độ trong suốt của thấu kính quyết định trực tiếp tỷ lệ bảo toàn quang thông. Bề mặt lens ố mờ, trầy xước hoặc đọng sương sẽ triệt tiêu đáng kể cường độ sáng.

Mặc dù vậy, khi gặp tình trạng ánh sáng suy yếu, giới kỹ thuật cần có lăng kính kiểm tra tổng thể để loại trừ các nguyên nhân từ chóa phản xạ xuống cấp, vi mạch lão hóa hay lỗi tản nhiệt trước khi kết luận lỗi thuộc về lens.

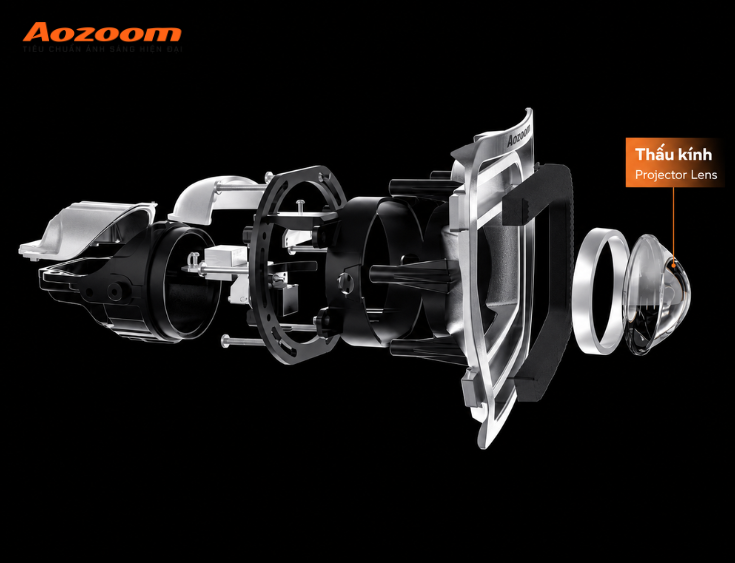

Thấu kính giúp gom tụ và định hình độ phân tán của ánh sáng

Kích thước và độ trong của lens có quyết định hiệu quả chiếu sáng không?

Khi so sánh các bộ đèn projector, người dùng thường quan tâm đến lens 2.5 inch hay 3 inch, lens trong hay có texture và bề mặt lens có lớp phủ màu gì. Những yếu tố này có ý nghĩa nhất định, nhưng không thể dùng riêng để kết luận hiệu quả chiếu sáng của cả module.

Lens 2.5 inch và 3 inch khác nhau thế nào?

Sự chênh lệch về kích thước giữa lens 2.5 inch và 3 inch chủ yếu phản ánh độ mở (khẩu độ) của thấu kính và thể tích vật lý của module chiếu sáng. Trong khi cấu hình 3 inch sở hữu lợi thế về diện tích mặt phát quang, thì phiên bản 2.5 inch lại là giải pháp thay thế linh hoạt, giải quyết bài toán thi công cho những dòng xe có không gian chóa đèn nguyên bản hẹp.

Một lầm tưởng phổ biến là thấu kính càng lớn thì ánh sáng mặc nhiên càng mạnh và chiếu càng xa. Thực tế, kích thước vật lý không tỷ lệ thuận với hiệu năng quang học. Khả năng phát sáng được quyết định bởi sự cộng hưởng của cả một hệ sinh thái nội bộ: từ biên dạng chóa phản xạ (reflector), vị trí vi mạch LED, độ chuẩn xác của tiêu cự, cho đến nền tảng tản nhiệt và kỹ thuật căn chỉnh thực tế.

Do đó, một module 2.5 inch được tinh chỉnh quang học chuẩn xác hoàn toàn có khả năng kiến tạo dải sáng sắc nét, bám đường và đáp ứng cường độ di chuyển cao. Ngược lại, một cụm bi 3 inch nếu thiếu đi sự đồng bộ linh kiện vẫn có thể gây ra hiện tượng loang sáng, suy hao quang thông hoặc xung đột với kết cấu vật lý của cụm đèn nguyên bản.

Lens càng trong có phải ánh sáng càng tốt?

Độ trong suốt của thấu kính đóng vai trò hỗ trợ tỷ lệ truyền sáng, nhưng không phải là thước đo toàn diện cho hiệu suất đầu ra. Một bề mặt lens trong vắt không thể bù đắp những khiếm khuyết vật lý từ hệ sinh thái nội bộ, chẳng hạn như chóa phản xạ (reflector) định hướng kém, vi mạch LED lệch tiêu điểm hay màn trập (shield) tạo đường cắt lỗi.

Hơn nữa, trong kỹ thuật chiếu sáng hiện đại, một số thấu kính được chủ ý xử lý vi mô bề mặt (nhám nhẹ hoặc tạo vân texture) nhằm làm mềm ranh giới sáng - tối (cutoff) và điều hướng độ bao quát. Do đó, việc thấu kính không hoàn toàn trong suốt như kính phẳng rất có thể là một thiết kế quang học có chủ đích, hoàn toàn không phản ánh chất lượng vật liệu thấp.

Thay vì đánh giá chất lượng qua cảm quan bề mặt thấu kính, giới kỹ thuật và chủ phương tiện nên lấy dải sáng thực tế (beam pattern) trên màn thử hoặc mặt đường làm hệ quy chiếu cốt lõi để đưa ra quyết định cuối cùng.

Lens phủ màu có hỗ trợ đi mưa không?

Nhiều cụm đèn projector hiện nay sở hữu thấu kính mang sắc xanh lam hoặc tím khi nhìn từ bên ngoài. Về bản chất, đây thường là lớp phủ bề mặt nhằm mục đích tăng tính thẩm mỹ hoặc phục vụ một số công năng quang học đặc thù (như lớp phủ chống lóa AR). Tuy nhiên, màu sắc phản chiếu trên thấu kính hoàn toàn độc lập với nhiệt màu thực tế của vi mạch phát sáng, và do đó, không phải là thước đo cho năng lực quan sát trong điều kiện thời tiết xấu.

Sự ngộ nhận thường nảy sinh khi người dùng đánh đồng màu thấu kính với hiệu ứng ánh sáng vàng chuyên dụng để đi mưa. Thực tế, khả năng bám đường trên mặt đường ướt là hệ quả cộng hưởng từ dải nhiệt màu của nguồn phát, cường độ hội tụ tại tâm và độ sắc nét của dải sáng. Các biến số ngoại cảnh như độ phản xạ của mặt đường hay tình trạng kính lái cũng tác động nhất định, nhưng không xuất phát từ bản thân thấu kính.

Vì vậy, một thấu kính phủ lớp màng xanh không mang lại giá trị gia tăng trực tiếp cho khả năng xuyên mưa. Giới chuyên môn và chủ xe nên lấy thông số nhiệt màu và hiệu năng dải sáng thực tế làm hệ quy chiếu cốt lõi, tránh bị chi phối bởi các hiệu ứng thị giác trên bề mặt linh kiện.

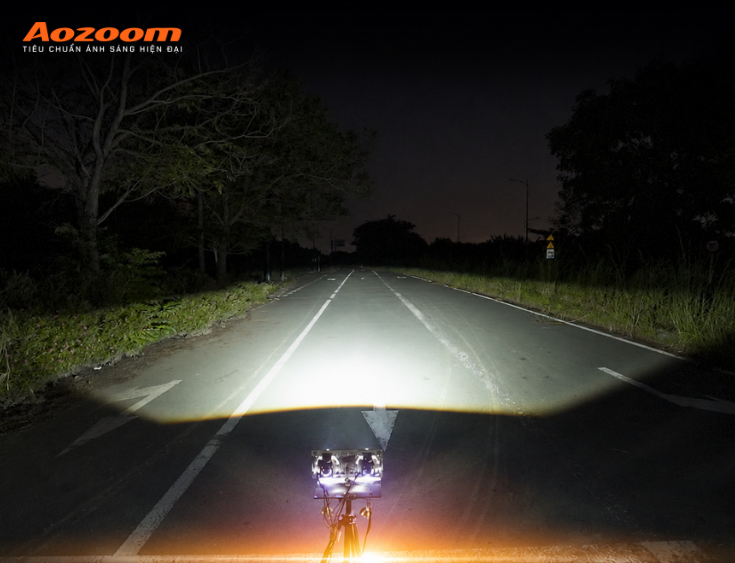

Thấu kính tốt là thấu kính có khả năng phối hợp trơn tru cùng hệ quang học của đèn

Khi chọn đèn projector, nên đánh giá lens thế nào?

Thay vì chỉ nhìn vào thông số vật lý, thấu kính cần được đánh giá dựa trên sự cộng hưởng với toàn bộ hệ sinh thái quang học. Dưới đây là những hệ quy chiếu thực tế giúp chủ xe và kỹ thuật viên đưa ra lựa chọn chuẩn xác:

Đánh giá dải sáng (Beam Pattern) thực tế

Dải sáng thực tế là bức tranh phản ánh rõ nhất năng lực phân bổ ánh sáng của toàn bộ module. Việc quan sát trực tiếp beam pattern trên màn thử sẽ cho thấy ánh sáng được trải rộng hay hẹp, tính liền mạch ra sao và tâm sáng được đặt ở đâu. Đây là cơ sở đánh giá mang tính quyết định, vượt xa việc chỉ nhìn vào công suất nguồn hay đường kính thấu kính.

Khả năng kiểm soát vùng Low Beam

Chế độ Low Beam có nhiệm vụ tối ưu tầm nhìn cự ly gần và hai bên lề mà không gây chói. Một hệ thống thấu kính và màn trập phối hợp tốt sẽ tạo ra dải sáng dàn đều, không xuất hiện đốm tối (dark spot) bất thường, đồng thời duy trì đường cắt (cutoff line) sắc nét và đúng cao độ.

Cường độ hội tụ của vùng High Beam

Khả năng chiếu xa phục vụ cho các cung đường cao tốc không chỉ nằm ở thấu kính, mà còn phụ thuộc vào chóa phản xạ và các công nghệ cộng hưởng (như Direct Beam). Khi kiểm tra, cần lưu ý đến độ gom của tâm sáng, đảm bảo cường độ đủ mạnh để cung cấp tầm nhìn sâu nhưng không bị loang lổ.

Mức độ tương thích với không gian lắp đặt

Lựa chọn cấu hình lens 2.5 inch hay 3 inch cần dựa trên thể tích thực tế của hốc đèn nguyên bản. Một module quá lớn so với không gian xe có thể đòi hỏi sự can thiệp sâu vào kết cấu cơ khí, đồng thời gây cản trở cho quá trình tản nhiệt. Sự đồng bộ và khả năng giữ nguyên bản (giữ zin) cấu trúc xe là yếu tố cần được đặt lên hàng đầu.

Kỹ thuật căn chỉnh và kiểm soát chói

Một bộ đèn sở hữu thấu kính phân bổ ánh sáng tốt vẫn có thể trở thành rào cản cho người đi ngược chiều nếu hướng chiếu bị sai lệch. Do đó, sau khi thi công, việc căn chỉnh tiêu cự và cao độ bằng thước ngắm chuyên dụng là bước bắt buộc để đảm bảo an toàn giao thông tổng thể.

Dấu hiệu lens hoặc đèn cần được kiểm tra

Sau một thời gian sử dụng, vùng sáng có thể suy giảm hoặc thay đổi vì nhiều nguyên nhân. Một số dấu hiệu cho thấy lens hoặc toàn bộ hệ projector cần được kiểm tra gồm:

- Ánh sáng yếu hơn rõ rệt so với trước.

- Hai bên đèn có cường độ không đồng đều.

- Beam pattern bị loang hoặc xuất hiện điểm tối.

- Cutoff line bị lệch hoặc mất độ rõ.

- Lens có bụi, hơi nước hoặc dấu hiệu mờ bên trong.

- Mặt đèn bên ngoài bị ố vàng hoặc xước.

- Module bị lệch sau va chạm, tháo lắp hoặc sửa chữa.

- High beam thiếu độ gom hoặc tâm sáng bị lệch.

Trong nhiều trường hợp, mặt đèn ngoài bị ố hoặc xước cũng làm giảm lượng ánh sáng truyền ra, dù projector lens bên trong vẫn hoạt động bình thường. Việc xác định đúng nguyên nhân giúp hạn chế thay thế linh kiện không cần thiết.

Kết luận

Trong hệ quang học projector, lens đèn ô tô đóng vai trò là cửa ngõ khuếch đại và phân bổ luồng sáng cuối cùng trước khi chạm xuống mặt đường. Dù tác động trực tiếp đến độ sắc nét của đường cắt và tính liền mạch của dải sáng, linh kiện này không thể tự mình định đoạt toàn bộ hiệu năng chiếu sáng.

Một dải sáng chuẩn mực luôn là hệ quả từ sự cộng hưởng khắt khe giữa thấu kính, cấu trúc phản xạ nội bộ và kỹ thuật căn chỉnh thực tế. Việc thấu hiểu đúng bản chất của lens sẽ giúp chủ xe gỡ bỏ những lầm tưởng về thông số, từ đó làm chủ các quyết định nâng cấp ánh sáng dựa trên tính đồng bộ và hiệu quả vận hành.
