Hướng dẫn kỹ thuật: Lắp đặt Plug & Play

Khái niệm lắp đặt đèn Plug & Play trong lĩnh vực nâng cấp chiếu sáng không đồng nghĩa với việc loại bỏ hoàn toàn các thao tác cơ khí, mà là sự can thiệp chuẩn xác thông qua hệ thống part/mặt dưỡng được thiết kế chuyên biệt. Thực tế thi công cho thấy, dù ứng dụng các hệ giá đỡ thế hệ mới như FA25, TA25 hay VA25, kỹ thuật viên vẫn buộc phải tuân thủ nghiêm ngặt chu trình: tháo lắp nguyên bản, cố định cơ khí, đấu nối mạch điện và hiệu chỉnh quang học.

Bài viết dưới đây được biên soạn nhằm hệ thống hóa phương pháp nhận diện và xử lý mặt dưỡng theo từng cấu trúc xe. Thông qua việc làm chủ đặc thù cơ khí của các mã part, đội ngũ kỹ thuật tại đại lý AOZOOM và các trung tâm nâng cấp có thể kiểm soát hiệu quả sai số lắp ráp, tiêu chuẩn hóa quy trình thi công và duy trì tính vẹn toàn cho hệ thống chiếu sáng sau bàn giao.

Lắp đặt đèn Plug & Play nên hiểu như thế nào?

Lắp đặt đèn Plug & Play là cách thi công dựa trên part hoặc mặt dưỡng được thiết kế theo cấu trúc riêng của từng dòng xe. Mục tiêu chính là giúp kỹ thuật viên có sẵn vị trí định hình, điểm bắt, phương án đi dây hoặc bố trí cụm đèn phù hợp hơn so với việc phải tự chế tác hoàn toàn từ đầu.

Trong lĩnh vực nâng cấp đèn ô tô, Plug & Play nên được hiểu là giải pháp hỗ trợ thi công theo xe, chứ cần tránh hiểu đơn giản là chỉ cắm giắc và lắp ngay trong mọi trường hợp. Với một số cấu trúc đèn, kỹ thuật viên vẫn phải mở cụm đèn, xử lý part bên trong, căn chỉnh mô tơ, lấy tín hiệu pha/cos hoặc hoàn thiện bề mặt dưỡng bên ngoài.

Có thể chia các hệ trong bài viết này thành ba nhóm xử lý chính:

Điểm quan trọng nhất khi thi công là xác định đúng cấu trúc xe trước khi bắt đầu. Khi đã nhận diện đúng loại part cần xử lý, kỹ thuật viên có thể chuẩn bị dụng cụ, quy trình tháo lắp và phương án căn chỉnh phù hợp hơn.

Hướng dẫn xử lý part FA25

FA25 là dạng thi công cần xử lý trực tiếp bên trong cụm đèn pha, gồm các bước mở đèn, tháo cụm nguyên bản, lắp part mới, bố trí driver, đấu điện và căn chỉnh mặt cắt sau hoàn thiện. Đây là trường hợp Plug & Play theo part chuyên xe nhưng vẫn đòi hỏi kỹ thuật viên kiểm soát kỹ phần cơ khí và điện.

Mở cụm đèn và xử lý keo nguyên bản

Trước khi lắp part FA25, kỹ thuật viên cần mở cụm đèn đúng quy trình. Keo của đèn nguyên bản là dạng keo chết, cần sử dụng tủ hấp và dung dịch ra keo chuyên dụng. Nhiệt độ hấp tham chiếu khoảng 115-120°C, thời gian hấp khoảng 30 phút.

Sau khi mở đèn, kỹ thuật viên tháo các chi tiết bên trong theo đúng trình tự. Ở bước này, cần quan sát kỹ bố cục zin của cụm đèn, vị trí dây, vị trí giắc và khu vực đặt cụm quang học để khi lắp lại tránh sai lệch hoặc cấn cơ khí.

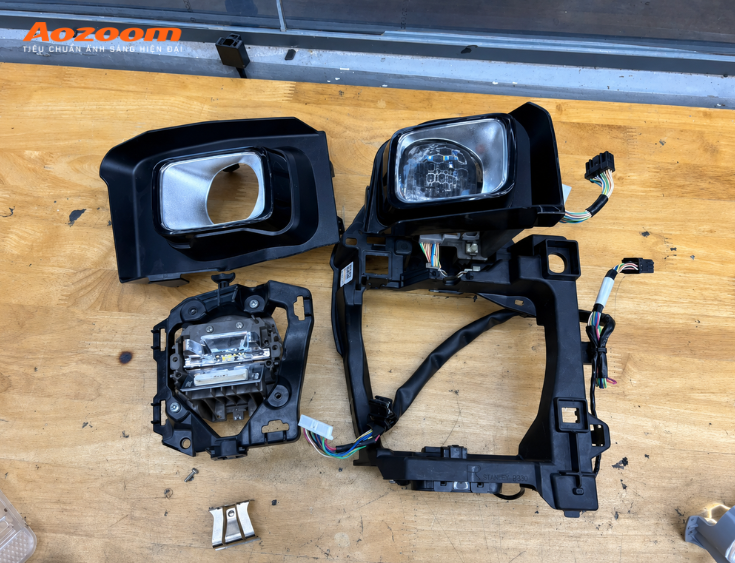

Mở cụm đèn nguyên bản, đồng thời xử lý phần keo

Lắp part mới và xử lý không gian mô tơ liếc

Sau khi tháo hệ thống nguyên bản, part FA25 được lắp vào vị trí phù hợp trong cụm đèn. Với các xe có mô tơ liếc, phần nhựa tại vị trí mô tơ cần được khoét rộng để khi lắp part mới, mô tơ liếc có thể chạy hết hành trình.

Đây là điểm kỹ thuật rất quan trọng. Nếu không kiểm tra hành trình mô tơ sau khi lắp, cụm đèn có thể gặp tình trạng cấn, lệch hoặc hoạt động chưa ổn định khi hệ thống liếc vận hành. Vì vậy, sau khi đặt part vào vị trí, kỹ thuật viên nên kiểm tra lại khoảng hở, hướng di chuyển và sự ổn định của cụm lắp.

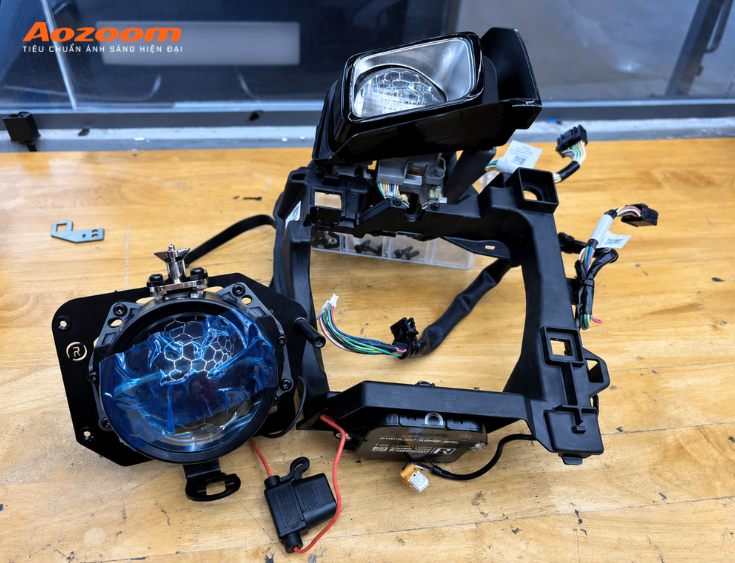

Lắp part mới vào cụm đèn nguyên bản

Đấu nguồn, bố trí driver và cắm giắc

Phần điện của FA25 cần được thực hiện cẩn thận. Dây đỏ có cầu chì đấu vào cực dương ắc quy B+, dây đen đấu mass sườn và các giắc còn lại cắm theo dạng zin. Dây đỏ cấp nguồn cho bi cần được lắp riêng từng bên và đấu trực tiếp vào ắc quy.

Driver cần được bố trí ở vị trí gọn, chắc chắn, tránh cấn các chi tiết chuyển động và đảm bảo dây không bị kéo căng khi lắp lại cụm đèn. Sau khi hoàn tất đấu nối, kỹ thuật viên cần kiểm tra hoạt động của các chế độ cos, pha và passing trước khi đóng hoàn thiện.

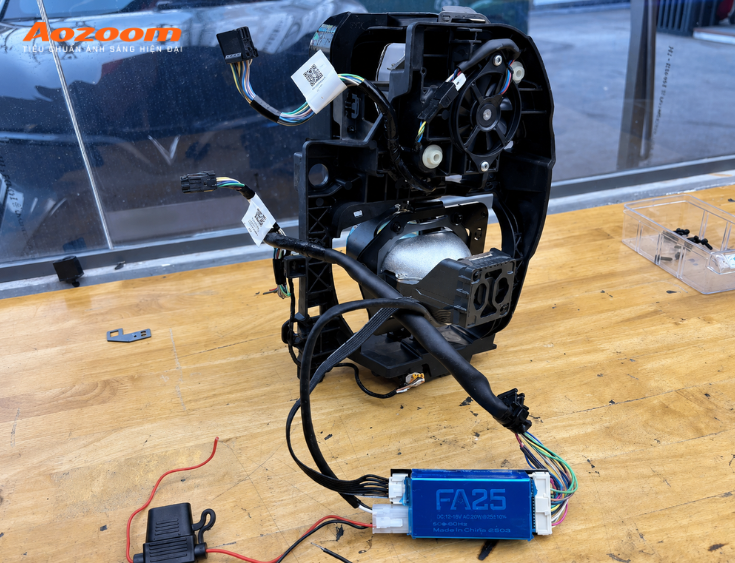

Xem xét cẩn thận lại việc đấu nguồn và bố trí driver để đảm bảo hiệu năng sản phẩm

Căn chỉnh mặt cắt và tâm đèn

Sau khi lắp đặt thành công, FA25 cần được căn chỉnh lại mặt cắt và tâm đèn. Sau khi lắp lại cụm đèn lên xe, người thi công cần bật/tắt xe để mô tơ liếc hoạt động rồi căn chỉnh mặt cắt và tâm đèn cho đến khi đạt chuẩn.

Đây là bước kết thúc bắt buộc trong thi công. Việc lắp đúng part mới hoàn thành phần cơ khí; hiệu quả sử dụng thực tế phụ thuộc rất nhiều vào bước căn chỉnh ánh sáng sau cùng. Mặt cắt cần rõ, tâm sáng cần cân và hướng chiếu cần phù hợp để đảm bảo khả năng quan sát mà vẫn kiểm soát chói cho xe đối diện.

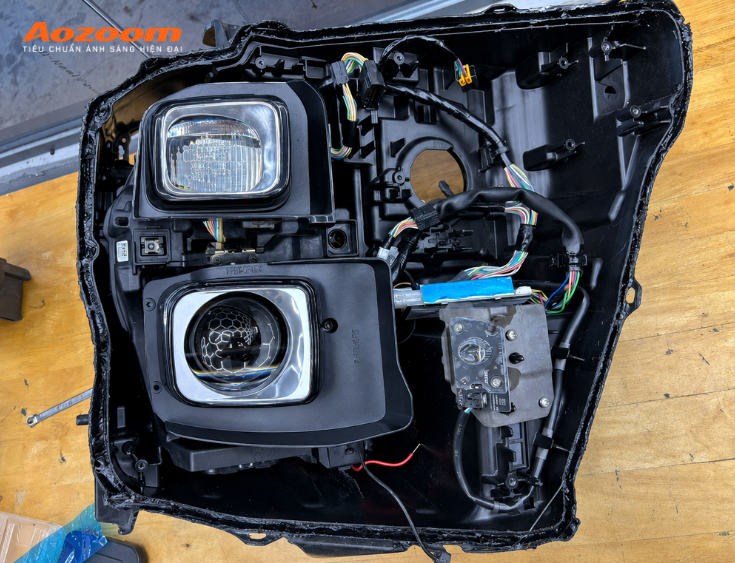

Căn chỉnh lại mặt cắt và tâm đèn sao cho phù hợp

Hướng dẫn lắp cụm TA25+

TA25+ là dạng lắp cụm quang học chuyên xe, trong đó kỹ thuật viên tháo mặt đèn, tháo cụm phản xạ zin, lắp cụm mới vào giá đỡ và lấy tín hiệu pha/cos qua relay H4 điện tử. Đây là cấu trúc phù hợp để thể hiện giá trị của part Plug & Play theo xe vì quá trình lắp đặt tận dụng nhiều vị trí có sẵn trong cụm đèn.

Tháo mặt đèn và cụm phản xạ zin

Với Toyota Veloz Cross, các vị trí có chốt cần được tháo bằng vít dẹp hoặc kìm kẹp để tránh làm gãy ngàm, nứt mặt đèn hoặc hư hại chi tiết nhựa.

Sau khi mở mặt đèn, kỹ thuật viên tháo cụm phản xạ zin theo đúng vị trí đã đánh dấu. Trước khi lắp part mới, cần vệ sinh khu vực lắp đặt và kiểm tra lại bề mặt giá đỡ để bảo đảm cụm TA25+ có thể đặt đúng vị trí.

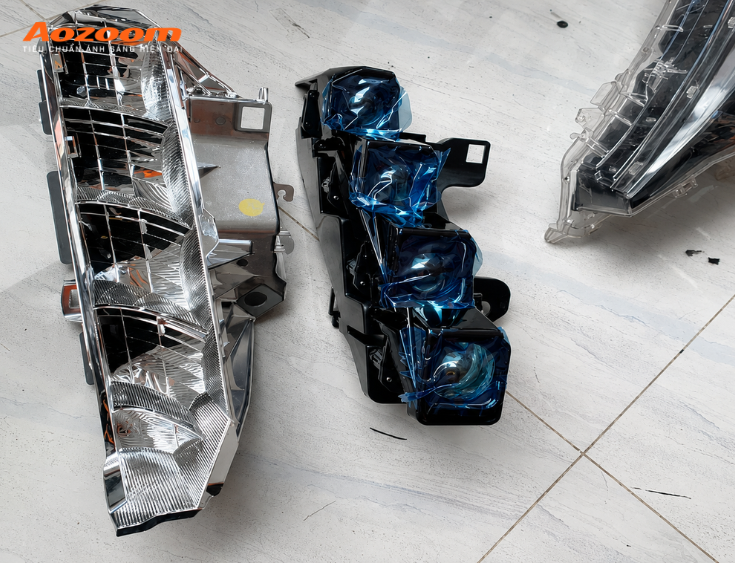

Bước đầu tiên là tháo mặt đèn

Lắp cụm TA25+ vào giá đỡ

Đây là lợi thế lớn của part chuyên xe. Khi cụm được thiết kế bám theo cấu trúc nguyên bản, kỹ thuật viên có thể kiểm soát tốt hơn vị trí lắp, hạn chế thao tác chế tác thủ công và giữ bố cục cụm đèn gọn gàng hơn sau khi hoàn thiện.

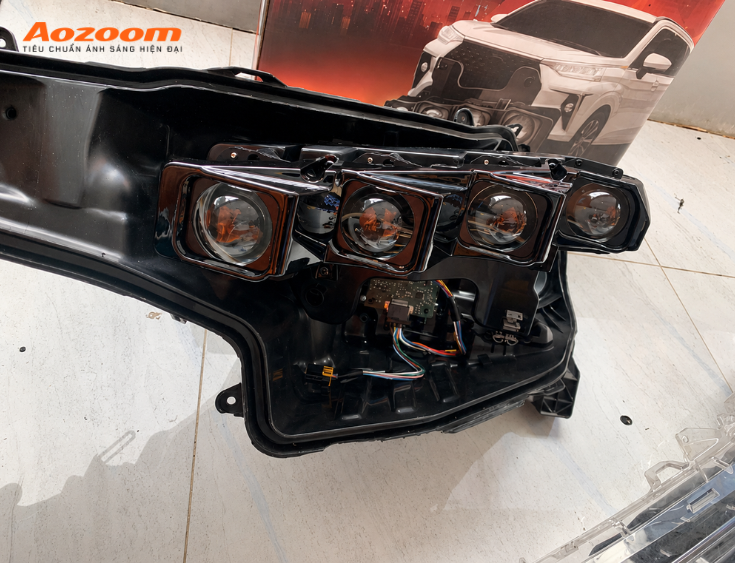

Lắp cụm TA25+ vào giá đỡ nguyên bản

Lấy tín hiệu low beam/high beam qua relay H4 điện tử

Phần điện của TA25+ có thể lấy dây điện ngoài hoặc bên trong đèn. Tín hiệu chiếu xa/chiếu gần điều khiển mass có thể sử dụng relay H4 điện tử để lấy lệnh high beam/low beam. Công suất relay điện tử tham chiếu đối với low beam là khoảng ±200W và high beam khoảng ±80W.

Khi xử lý điện, kỹ thuật viên cần xác định đúng dây high beam và low beam, đấu nối đúng tín hiệu và kiểm tra lại từng chế độ trước khi ráp hoàn thiện. Các dây sau khi đấu cần được gom gọn, cố định chắc và tránh vị trí dễ bị nóng, cấn hoặc rung.

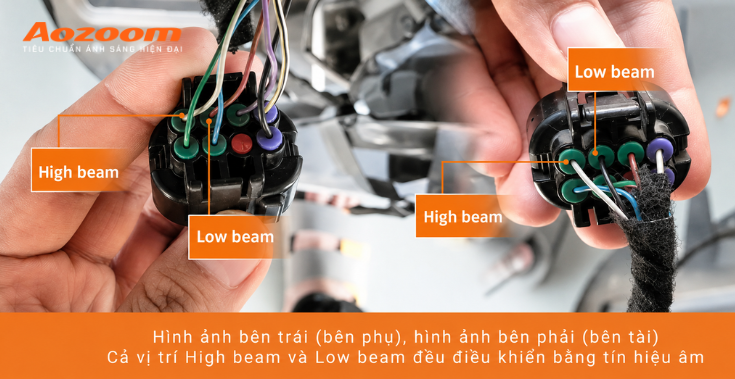

Kỹ thuật viên cần lấy tín hiệu low beam/high beam

Căn chỉnh ốc đèn trước khi hoàn thiện

Sau khi lắp cụm TA25+ và xử lý điện, kỹ thuật viên cần căn chỉnh ốc chỉnh đèn cho phù hợp trước khi lắp ráp mặt đèn. Đây là bước giúp kiểm soát hướng chiếu, tâm sáng và độ cân bằng của cụm quang học mới.

Khi đã kiểm tra đủ các chế độ chiếu sáng và căn chỉnh đạt yêu cầu, kỹ thuật viên mới tiến hành hoàn thiện, ráp lại mặt đèn và kiểm tra ngoại quan sau cùng.

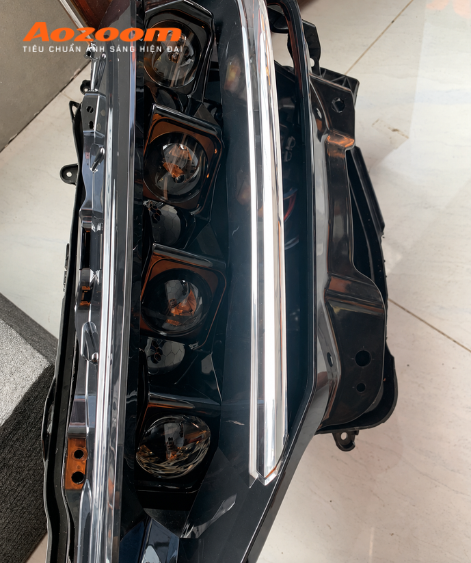

Bước cuối cùng của việc lắp đặt là căn chỉnh

Hướng dẫn xử lý mặt dưỡng VA25

VA25 là dạng thi công mặt dưỡng tích hợp tại cản, trong đó kỹ thuật viên cần định vị bằng template, cắt/khoan đúng vị trí, bắt dưỡng và hoàn thiện bề mặt. Đây là nhóm công việc khác biệt so với FA25 và TA25 vì trọng tâm nằm ở xử lý cản và độ thẩm mỹ sau lắp đặt.

Chuẩn bị dụng cụ thi công

Các dụng cụ cần chuẩn bị gồm máy cắt rung hoặc dao rọc giấy, keo AB cố định, máy mài, máy khoan và bộ giắc rời cho đèn gầm. Việc chuẩn bị đủ dụng cụ giúp quá trình xử lý mặt dưỡng diễn ra liền mạch hơn, đặc biệt ở các bước cắt nhựa, khoan lỗ và cố định dưỡng.

Trước khi cắt cản, kỹ thuật viên cần kiểm tra lại mã dưỡng, vị trí lắp, hướng trái/phải và bề mặt khu vực cần thi công. Đây là bước giúp hạn chế sai lệch khi đặt template lên cản.

Dùng template xác định vị trí trên cản

Sử dụng biên dạng giấy kèm theo để đánh dấu lên cản.

Nguyên tắc quan trọng là định vị trước, cắt sau. Kỹ thuật viên cần áp template sát bề mặt, kiểm tra độ cân, đối chiếu hai bên và đánh dấu rõ các phần cần cắt. Việc canh bằng mắt hoặc bỏ qua bước định vị dễ làm sai form dưỡng, ảnh hưởng trực tiếp đến độ khít và thẩm mỹ sau khi lắp.

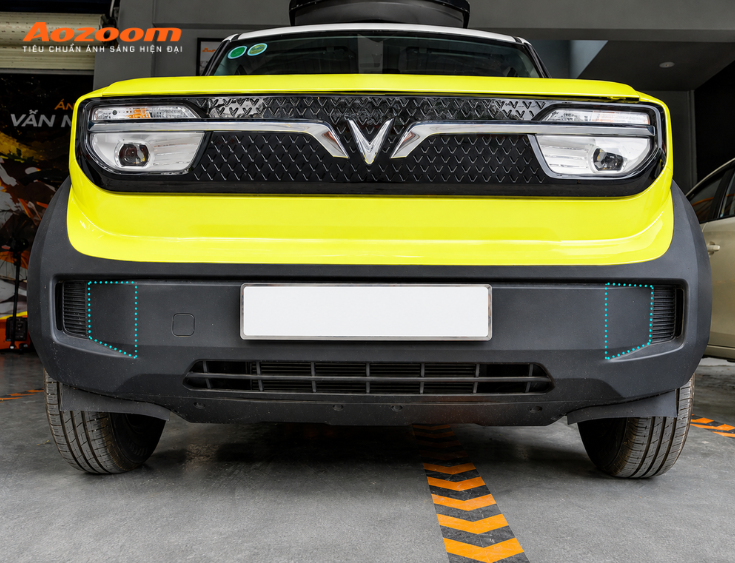

Sử dụng template để đánh dấu vị trí ở trên cản xe

Đánh dấu, cắt và khoan lỗ Ø24 mm

Sau khi định vị, kỹ thuật viên đánh dấu phần cần cắt lên cản và dùng máy cắt rung để cắt phần nhựa. Tiếp theo, dùng giấy định vị hai lỗ vít khoan để cố định dưỡng, sau đó khoan xuyên phần lỗ tròn Ø24 mm đã đánh dấu.

Ở bước này, cần thao tác chậm và kiểm tra liên tục. Sau khi cắt gọt, kỹ thuật viên nên thử đặt dưỡng lên vị trí vừa xử lý để đánh giá độ khít, độ cân và khả năng bắt vít trước khi cố định chính thức.

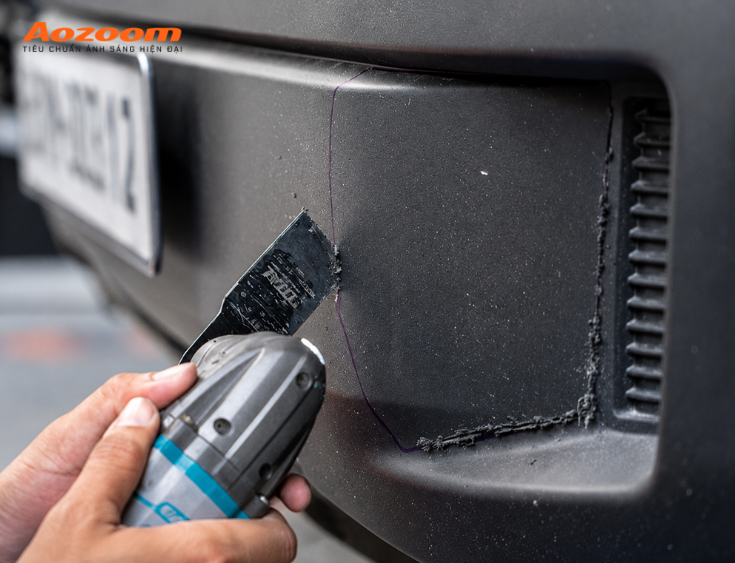

Khoan lỗ theo hình dạng đã đánh dấu

Bắt dưỡng và cố định bằng keo AB

Trên dưỡng VA25 có hai chân để bắt vít cố định vào vị trí ốc zin của xe, đồng thời có hai dấu gài giúp phần dưỡng chắc chắn hơn. Hai vị trí bắt sẽ đi qua hai lỗ khoan Ø24 mm đã xử lý trước đó.

Sau khi bắt dưỡng, hai dấu định vị được gài vào trong cản và cố định bằng keo AB. Kỹ thuật viên cần giữ dưỡng ổn định trong thời gian keo khô để hạn chế lệch vị trí. Khi keo đã ổn định, cần kiểm tra lại khớp lắp giữa dưỡng và cản.

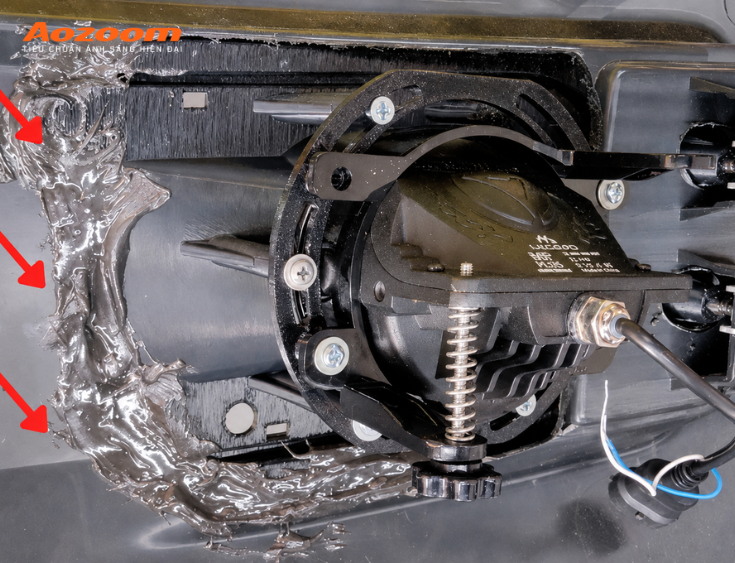

Cố định VA25 bằng keo

Hoàn thiện bề mặt sau khi cố định

Sau khi cố định, kỹ thuật viên kiểm tra lại độ thẩm mỹ của các khớp lắp ráp. Có thể dùng silicon đen để cố định thêm và giúp phần dưỡng với cản hoàn thiện hơn. Tùy nhu cầu của khách hàng, có thể tính đến phương án trét matit và sơn lại phần nhựa.

Với VA25, chất lượng thi công được đánh giá qua hai yếu tố: dưỡng phải chắc và bề mặt phải đẹp. Vì vậy, bước hoàn thiện ngoại quan cần được thực hiện kỹ, đặc biệt ở mép cắt, điểm tiếp giáp và khu vực cố định keo.

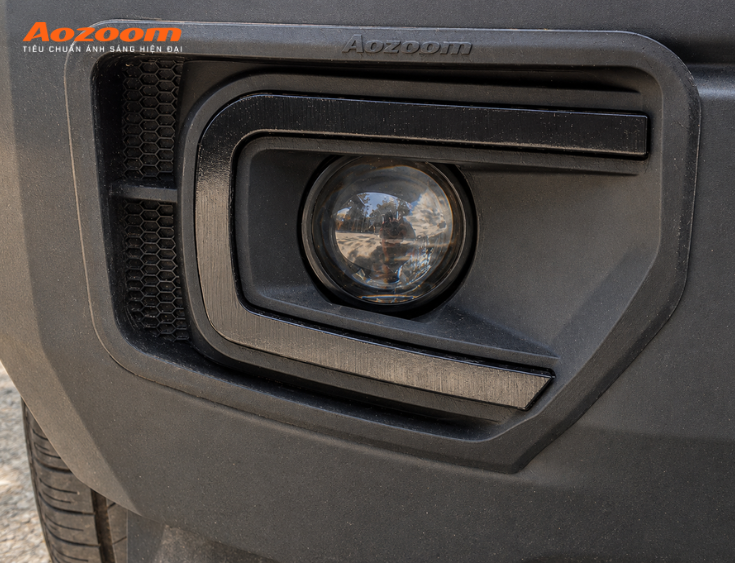

Cuối cùng là hoàn thiện bề mặt

Những điểm kỹ thuật cần kiểm tra sau khi lắp đặt

Sau khi lắp đặt Plug & Play, kỹ thuật viên cần kiểm tra lại độ chắc chắn của part/dưỡng, hoạt động điện, hành trình mô tơ nếu có và chất lượng căn chỉnh ánh sáng. Đây là bước giúp phát hiện sớm lỗi thi công trước khi bàn giao xe.

Kiểm tra độ chắc chắn của part và mặt dưỡng

Với part lắp trong cụm đèn như FA25 hoặc TA25+, cần kiểm tra độ ổn định của cụm quang học, vị trí bắt vít, giá đỡ và driver. Với mặt dưỡng VA25, cần kiểm tra lại chân bắt, vị trí gài, lớp keo AB, mép cản và độ khít giữa dưỡng với bề mặt nhựa.

Nếu part hoặc dưỡng còn rung, lệch hoặc chưa khít, kỹ thuật viên nên xử lý lại trước khi hoàn thiện các bước tiếp theo. Một chi tiết cơ khí đặt chưa chắc có thể làm sai hướng chiếu hoặc ảnh hưởng độ bền sau thời gian sử dụng.

Kiểm tra hành trình mô tơ nếu xe có chức năng liếc

Với các cụm đèn có mô tơ liếc, kỹ thuật viên cần bật/tắt xe để mô tơ hoạt động và quan sát hành trình sau khi lắp part mới. Riêng FA25, phần nhựa vị trí mô tơ cần được khoét rộng để mô tơ có thể chạy hết hành trình.

Nếu mô tơ bị cấn, hành trình chưa đủ hoặc cụm đèn có dấu hiệu lệch khi mô tơ hoạt động, cần xử lý ngay trước khi đóng đèn hoàn thiện.

Kiểm tra hoạt động pha/cos và hệ thống điện

Sau khi đấu điện, cần kiểm tra lần lượt các chế độ cos, pha, passing và các chức năng liên quan. Với FA25, cần kiểm tra nguồn B+, mass sườn, cầu chì và các giắc cắm. Với TA25+, cần kiểm tra tín hiệu high beam, low beam và relay H4 điện tử.

Dây điện cần được cố định gọn, tránh căng, tránh cấn và tránh các vùng có nhiệt độ cao. Driver hoặc relay cũng cần được bố trí chắc chắn để hạn chế rung lắc trong quá trình xe vận hành.

Kiểm tra mặt cắt, tâm sáng và hướng chiếu

Căn chỉnh ánh sáng là bước hoàn thiện quan trọng nhất sau khi lắp đặt. Mặt cắt cần rõ, tâm sáng cần cân, pha cần đúng hướng và vùng chiếu cần phù hợp với chiều cao xe. Với FA25, yêu cầu căn chỉnh lại mặt cắt và tâm đèn sau khi lắp. Với TA25+, căn chỉnh ốc chỉnh đèn trước khi lắp ráp mặt đèn.

Một hệ đèn lắp đúng kỹ thuật cần đạt cả ba yếu tố: cơ khí chắc, điện ổn định và ánh sáng được căn chỉnh đúng. Khi thiếu một trong ba yếu tố này, hiệu quả thực tế sau nâng cấp có thể chưa đạt kỳ vọng.

Kết luận

Triết lý cốt lõi của phương pháp lắp đặt đèn Plug & Play không nằm ở sự giản lược cơ học, mà là việc tối ưu hóa tính chuẩn xác thông qua hệ thống part/mặt dưỡng chuyên dụng. Dù ứng dụng nền tảng giá đỡ FA25, TA25+ hay VA25 để tiêu chuẩn hóa quy trình nâng cấp, mỗi mã linh kiện đều đòi hỏi đội ngũ kỹ thuật phải nắm vững tư duy cấu trúc cơ khí và nguyên lý can thiệp hoàn toàn khác biệt.
