[Hướng Dẫn] Lắp Đặt Đèn Gầm Rời AOZOOM EXTRA: Những Lưu Ý Kỹ Thuật Quan Trọng

Sở hữu một bộ đèn trong AOZOOM EXTRA Series (EX1, EX2, EX3 hay EX4) đồng nghĩa với việc bạn đang nắm trong tay một "vũ khí" ánh sáng hiệu năng cao. Tuy nhiên, sức mạnh của vũ khí phụ thuộc vào người sử dụng. Một sản phẩm cao cấp được lắp đặt sai kỹ thuật không chỉ làm giảm hiệu năng, mà còn tiềm ẩn rủi ro chập cháy và gây nguy hiểm cho người đối diện.

Với vai trò là chuyên gia hàng đầu, AOZOOM mang đến bản hướng dẫn kỹ thuật chuẩn, giúp bạn hiểu rõ cách lắp đèn EXTRA một cách an toàn và tối ưu nhất.

Nguyên Tắc Vàng Khi Lắp Đèn EXTRA

Sai lầm lớn nhất và nguy hiểm nhất là đấu nối trực tiếp đèn EXTRA vào hệ thống đèn nguyên bản (đèn cos/pha zin) của xe.

- Tại sao sai? Đèn zin của xe thường chỉ có công suất 55W. Các sản phẩm EXTRA có công suất cao hơn nhiều (lên đến 108W với EX4). Việc đấu nối trực tiếp sẽ gây quá tải, làm nóng chảy dây dẫn, hỏng công tắc zin và tiềm ẩn nguy cơ chập cháy nghiêm trọng.

- Giải pháp chuẩn: Luôn phải sử" dụng một bộ mạch điện độc lập, lấy nguồn trực tiếp từ ắc quy và được điều khiển qua Rơ-le (Relay).

Hướng Dẫn Lắp Đèn Gầm Rời AOZOOM EXTRA (Quy Trình Chuẩn 4 Bước)

Đây là quy trình kỹ thuật được áp dụng tại toàn bộ hệ thống đại lý ủy quyền của AOZOOM.

Bước 1: Chuẩn Bị Vật Tư Kỹ Thuật

Trước khi bắt đầu, hãy đảm bảo bạn có đầy đủ các vật tư cần thiết:

- Sản phẩm: Đèn AOZOOM EXTRA và pát chữ U đi kèm.

- Vật tư điện:
+ Rơ-le (Relay) 4 chân: (Loại 12V-30A hoặc 40A). Đây là "trái tim" của hệ thống.
+ Cầu chì (Fuse): Bắt buộc phải có để bảo vệ mạch. Chọn loại cầu chì có chỉ số Ampe (A) phù hợp với công suất đèn.
+ Dây điện lõi đồng: Có tiết diện đủ lớn (tối thiểu 1.5mm - 2.0mm) để chịu tải.
+ Công tắc đèn (Switch): Nếu bạn muốn một công tắc điều khiển riêng.
- Ống co nhiệt, dây rút, băng keo điện chuyên dụng.

Bước 2: Lắp Đặt Cơ Khí (Cố Định Đèn)

Đây là bước quyết định vị trí và độ thẩm mỹ.

- Xác định vị trí lắp đặt lý tưởng: Thông thường là ở khu vực cản trước, dưới biển số hoặc trên các thanh bull-bar (với xe bán tải).

- Đảm bảo vị trí lắp đặt chắc chắn, không bị rung lắc khi xe vận hành.

- Sử dụng pát chữ U đi kèm sản phẩm để cố định đèn vào cản. Lưu ý: Chỉ siết ốc vừa phải, chừa lại độ "rơ" để thực hiện bước 4 (căn chỉnh).

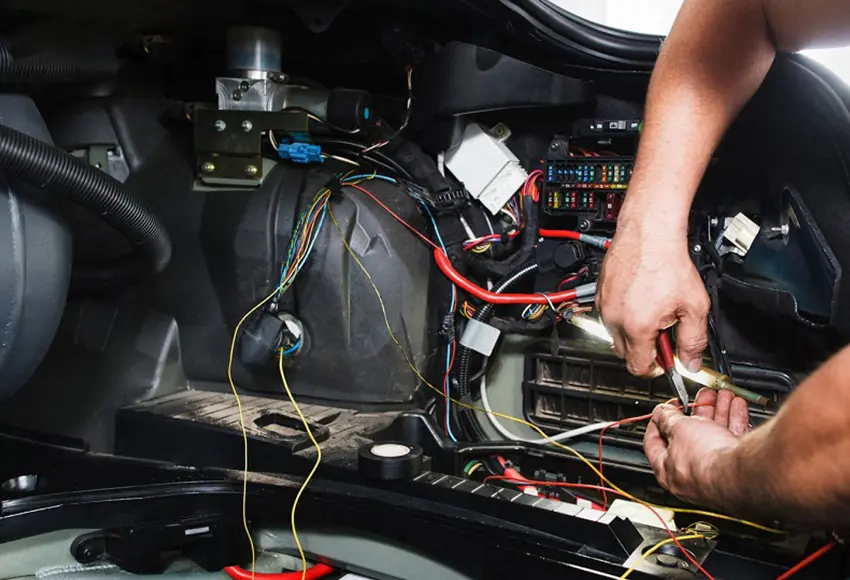

Bước 3: Đấu Điện Đèn Trợ Sáng (Sử Dụng Rơ-le)

Đây là bước kỹ thuật quan trọng nhất trong toàn bộ hướng dẫn lắp đèn gầm. Hãy tuân thủ nghiêm ngặt sơ đồ đấu nối qua Rơ-le 4 chân (có các chân ký hiệu 30, 85, 86, 87).

- Chân 30 (Nguồn vào): Nối với cực dương (+) của Ắc quy.
+ Lưu ý an toàn: Trên đoạn dây này, bắt buộc phải lắp một Cầu chì tổng.

- Chân 87 (Nguồn ra): Nối với dây dương (+) của đèn EXTRA.

- Chân 85 (Mass/Ground): Nối với cực âm (-) của Ắc quy hoặc một điểm tiếp mass tin cậy trên khung sườn xe.

- Chân 86 (Tín hiệu kích): Đây là chân điều khiển Rơ-le. Bạn có 2 lựa chọn:
+ Điều khiển độc lập: Nối chân 86 vào một công tắc (switch) riêng. Chân còn lại của công tắc nối vào nguồn dương (+) sau ổ khóa.
+ Điều khiển theo đèn Pha: Nối chân 86 vào dây dương (+) của đèn Pha zin. Khi bạn bật Pha, đèn EXTRA sẽ tự động bật theo. Đây là cách đấu nối văn minh và được khuyến khích nhất.

Dây âm (-) của đèn EXTRA sẽ được nối chung vào chân 85 hoặc một điểm tiếp mass khác trên khung xe.

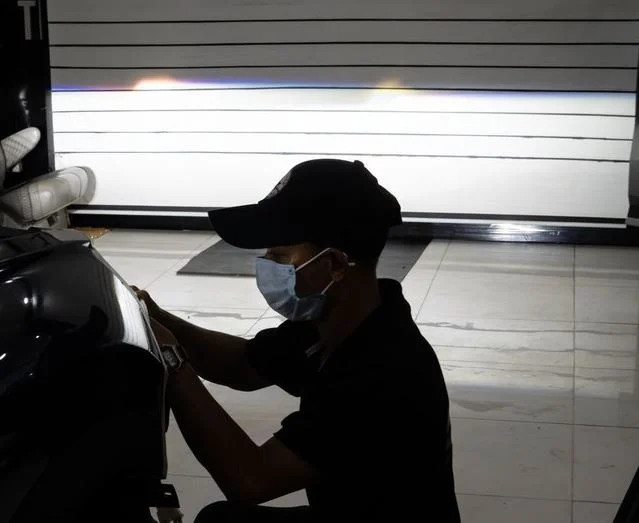

Bước 4: Căn Chỉnh Đèn Gầm - "Ánh Sáng Văn Minh"

Đây là bước cuối cùng, quyết định bạn là một người dùng văn minh hay là "kẻ phá rối" trên đường. Căn chỉnh đèn gầm sai sẽ gây chói mắt nghiêm trọng cho người đối diện.

- Quy trình chuẩn:
+ Tìm một mặt phẳng và một bức tường thẳng (cách xe khoảng 5-7 mét).
+ Bật đèn Cos (chiếu gần) nguyên bản của xe. Quan sát mặt cắt sáng của đèn Cos trên tường.
+ Bật đèn EXTRA.
+ Điều chỉnh pát chữ U để luồng sáng của đèn EXTRA có mặt cắt sáng luôn luôn nằm thấp hơn mặt cắt sáng của đèn Cos zin.

- Nguyên tắc vàng: Ánh sáng của đèn gầm rời chỉ được phép chiếu xuống mặt đường, không được phép ngước lên trên, không được cao hơn đèn chính của xe.

- Sau khi đã căn chỉnh đúng, siết chặt tất cả các ốc cố định.

Kết Luận: Sức Mạnh Phải Đi Đôi Với Kỹ Thuật Chuẩn

Một bộ đèn AOZOOM EXTRA chỉ thực sự hoàn hảo khi được lắp đặt đúng kỹ thuật. Việc tuân thủ quy trình đấu điện qua Rơ-le đảm bảo sự an toàn, trong khi việc căn chỉnh ánh sáng chuẩn mực thể hiện trách nhiệm và sự văn minh của chủ xe với cộng đồng.

Bạn đã đầu tư cho một sản phẩm cao cấp, đừng ngần ngại đầu tư cho một dịch vụ lắp đặt chuyên nghiệp.

Cảm ơn bạn đọc!
