Khái niệm và vai trò của đường cắt sáng đèn ô tô

Khi nâng cấp hệ thống chiếu sáng, phần lớn sự chú ý thường dồn vào công suất, vi mạch LED hay kích thước thấu kính. Tuy nhiên, một luồng sáng mạnh mẽ sẽ trở nên kém hiệu quả, thậm chí gây chói mắt nguy hiểm, nếu không được phân bổ và kiểm soát quỹ đạo chuẩn xác.

Trong chế độ chiếu gần, đường cắt sáng đèn ô tô (cutoff line) chính là ranh giới quyết định sự an toàn đó. Cùng AOZOOM bóc tách chi tiết cơ chế hình thành của yếu tố quang học này, từ đó thấu hiểu lý do vì sao độ sắc nét của đường cắt không phải là thước đo toàn diện để đánh giá hiệu suất của một bộ đèn.

Đường cắt sáng đèn ô tô là gì?

Trong kỹ thuật chiếu sáng, đường cắt sáng là yếu tố thường được ưu tiên đánh giá trên màn thử. Dù đóng vai trò đặc trưng trong chế độ chiếu gần, đường cắt sáng thực chất chỉ là một thành tố cấu tạo nên dải sáng tổng thể (beam pattern) chứ không đại diện cho toàn bộ hiệu năng chiếu sáng của một bộ đèn.

Khái niệm của đường cắt sáng

Đường cắt sáng đèn ô tô là ranh giới phía trên của vùng ánh sáng chiếu gần, phân chia tương đối giữa khu vực sáng bên dưới và vùng tối hơn phía trên. Trong tài liệu kỹ thuật, đường này thường được gọi là cutoff line, cut-off line hoặc đường ranh giới sáng - tối.

Đường cắt thuộc phân bố ánh sáng của low beam, tức ánh sáng chiếu gần. Khi được kiểm soát và căn chỉnh phù hợp, phần lớn ánh sáng sẽ tập trung xuống mặt đường và khu vực người lái cần quan sát, thay vì hắt quá nhiều lên cao.

Các quy định kỹ thuật về đèn chiếu gần cũng sử dụng hình dạng và vị trí của cutoff làm cơ sở để đánh giá hướng chiếu của đèn. Tuy nhiên, yêu cầu cụ thể có thể khác nhau tùy loại đèn, thiết kế beam pattern và thị trường sử dụng.

Đường cắt sáng không đồng nhất với dải sáng (beam pattern):

- Cutoff line là giới hạn phía trên của low beam.

- Beam pattern là toàn bộ cách ánh sáng được phân bố, bao gồm đường cắt, vùng phủ, tâm sáng, độ đồng đều, khoảng tối và ánh sáng tán xạ.

Đường cắt sáng thường có hình dạng thế nào?

Đường cắt không phải lúc nào cũng là một đường ngang hoàn toàn. Tùy thiết kế hệ quang học, nó có thể bao gồm:

- Một đoạn gần như nằm ngang.

- Phần nâng lên ở một phía.

- Điểm gãy hoặc đoạn chuyển tiếp giữa hai khu vực.

- Phân bố đối xứng hoặc bất đối xứng.

Hình dạng này phụ thuộc vào loại đèn, chiều lưu thông của thị trường sử dụng, mục tiêu phân bố ánh sáng và yêu cầu kỹ thuật áp dụng. Các quy định quốc tế cũng có nội dung riêng về hình dạng, vị trí và cách căn chỉnh đối với chùm sáng chiếu gần đối xứng hoặc bất đối xứng.

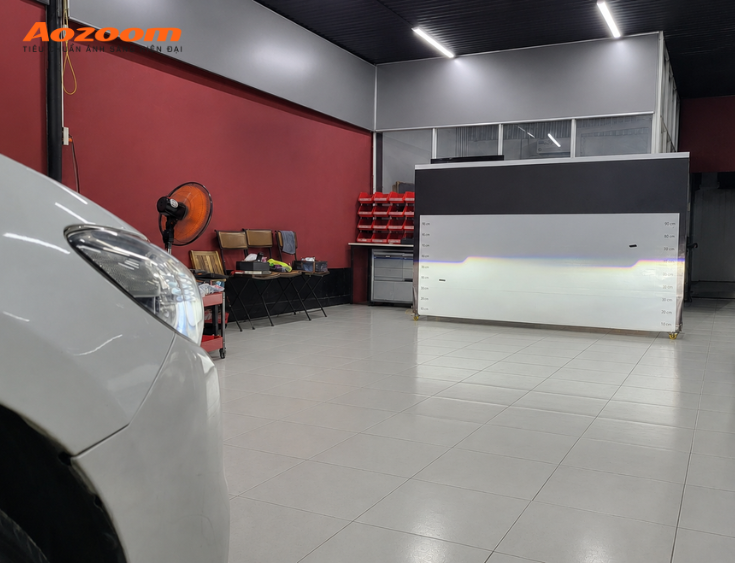

Đường cắt sáng là ranh giới phía trên của vùng ánh sáng chiếu gần

Đường cắt sáng được hình thành như thế nào?

Đường cắt sáng không phải là sản phẩm của thấu kính (lens), mà là hệ quả từ sự cộng hưởng cơ học và quang học khắt khe bên trong cụm đèn.

Trong hệ thống projector, luồng sáng khởi nguyên từ vi mạch sẽ được chóa phản xạ (reflector) thu gom và điều hướng hội tụ về phía màn trập (shield). Tại đây, màn trập đóng vai trò như một vách ngăn vật lý, “cắt gọt” phần ánh sáng dư thừa phía trên để định hình ranh giới sáng - tối.

Cuối cùng, thấu kính mới tiếp nhận dải sáng đã được tạo hình tại khu vực màn trập, sau đó khuếch đại và phóng chiếu chuẩn xác xuống mặt đường. Do đó, nhận định thấu kính tự tạo ra đường cắt là chưa phản ánh đúng bản chất vật lý của hệ thống.

Cơ chế này hoạt động rất linh hoạt. Đối với các module đa dụng tích hợp cả Pha và Cos, màn trập được thiết kế để có thể hạ xuống khi người lái kích hoạt chế độ High Beam, giải phóng toàn bộ quang thông để mở rộng tầm nhìn lên cao và ra xa.

Đáng chú ý, năng lực kiểm soát ranh giới sáng - tối không bị giới hạn độc quyền trên cấu trúc projector. Ở các hệ thống chóa đèn phản xạ đa hướng (reflector) truyền thống, các kỹ sư vẫn có thể tính toán hình học mặt chóa bề mặt một cách phức tạp để ép luồng sáng hội tụ và vát cắt tự nhiên mà không cần đến sự can thiệp của thấu kính hay màn trập vật lý.

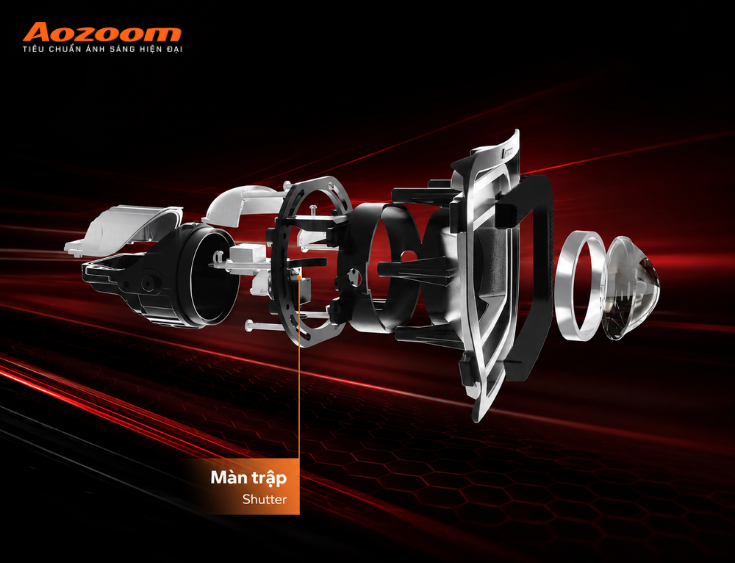

Đường cắt sáng hình thành nhờ sự tác động của màn trập

Vì sao đường cắt sáng quan trọng?

Đường cắt sáng không đơn thuần là một vạch kẻ hiển thị trên màn thử. Trong kỹ thuật quang học, đây là yếu tố cốt lõi chi phối trực tiếp hiệu năng của chế độ chiếu gần thông qua ba vai trò nền tảng:

Kiểm soát ranh giới quang học và hạn chế chói mắt

Chức năng cơ bản của đường cắt là thiết lập giới hạn phía trên, ngăn chặn luồng sáng mạnh hắt thẳng vào tầm nhìn của phương tiện ngược chiều. Tuy nhiên, bản thân cutoff line không thể triệt tiêu hoàn toàn rủi ro gây chói. Hiện tượng lóa mắt vẫn có thể phát sinh nếu hệ thống bị sai lệch cao độ sau thi công, vi mạch LED không đồng bộ với chóa phản xạ, hoặc góc chiếu bị thay đổi đột ngột do tải trọng xe quá lớn.

Giữ ánh sáng trong vùng cần quan sát

Bằng cách "chặn" luồng sáng dư thừa phía trên, đường cắt góp phần dồn toàn bộ quang thông xuống mặt đường, giúp người lái kiểm soát rõ vạch kẻ và chướng ngại vật. Dù vậy, tính hữu dụng của dải sáng còn được quyết định bởi độ rộng và cường độ trải đều bên dưới cutoff. Một đường cắt sắc lẹm nhưng chùm sáng hẹp, thiếu lực ở hai bên lề vẫn chưa thể mang lại tầm nhìn bao quát và an toàn.

Thiết lập hệ quy chiếu chuẩn xác cho kỹ thuật căn chỉnh

Trong quy trình thi công và bảo dưỡng, cutoff line đóng vai trò là thước đo tham chiếu bắt buộc. Dựa vào vị trí ranh giới này trên thiết bị đo, kỹ thuật viên có thể chẩn đoán chính xác cụm đèn đang ngẩng quá cao (tăng nguy cơ gây chói) hay chúi quá thấp (làm hụt tầm nhìn). Việc đưa đường cắt về đúng tiêu chuẩn vật lý chính là chìa khóa để duy trì sự cân bằng giữa hiệu suất quan sát của chủ xe và sự an toàn của cộng đồng tham gia giao thông.

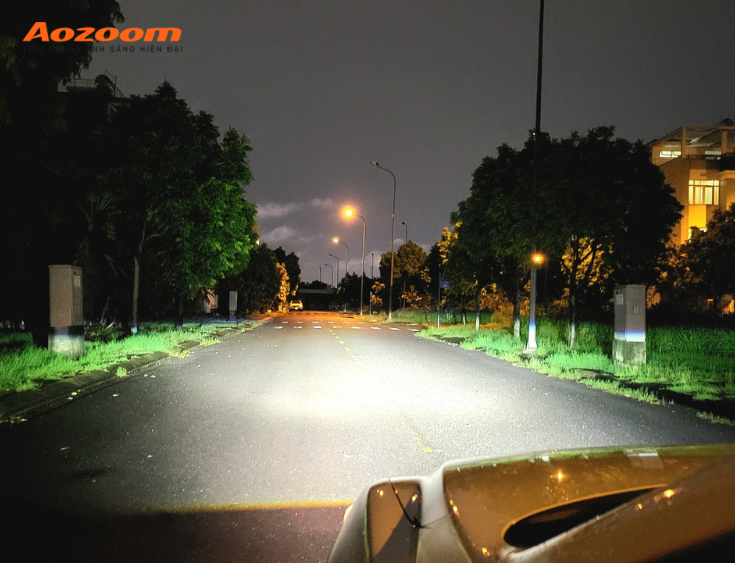

Cutoff line quan trọng vì nó giúp giữ ánh sáng trong vùng cần quan sát

Đường cắt càng sắc có phải đèn càng tốt?

Ranh giới sáng - tối (cutoff line) cần đảm bảo độ nét nhất định để phục vụ công tác định vị và căn chỉnh. Tuy nhiên, một đường cắt sắc lẹm hoàn toàn không tỷ lệ thuận với hiệu năng chiếu sáng tổng thể. Thực tế, độ gắt hay mềm của vùng chuyển sáng là hệ quả từ ý đồ thiết kế quang học, cấu trúc vật liệu thấu kính và sự đồng bộ tiêu cự nội bộ của từng module.

Một đường cắt hiển thị đẹp mắt trên màn thử chỉ giải quyết được bài toán thị giác bề mặt. Nó không đủ dữ kiện để bảo chứng cho năng lực thực sự của bộ đèn. Giá trị cốt lõi của một hệ thống chiếu sáng còn nằm ở độ trải rộng bao quát, tính đồng đều của quang thông (không bị đốm đen hay rực tâm cục bộ), cường độ bám đường ở hai bên lề và hiệu suất cộng hưởng của chế độ Pha (High Beam).

Do đó, nếu một bộ bi projector có đường cắt nét nhưng luồng sáng bên dưới bị thu hẹp, loang lổ hoặc thiếu lực, đó vẫn là một cấu hình quang học chưa được tối ưu, không mang lại giá trị an toàn thực tiễn cho người cầm lái.

Ngoài đường cắt sáng thì người đọc có thể bổ sung cho mình các kiến thức liên quan đến việc nâng cấp đèn ô tô thông qua bài viết: Các thuật ngữ thường gặp khi nâng cấp đèn ô tô.

Dấu hiệu đường cắt sáng cần được kiểm tra

Sau khi nâng cấp, sửa chữa hoặc sử dụng trong thời gian dài, đường cắt có thể thay đổi do module bị lệch, nguồn sáng xuống cấp hoặc các bộ phận quang học không còn đúng vị trí.

Một số dấu hiệu cho thấy hệ thống cần được kiểm tra gồm:

Cutoff quá cao

Đường cắt nằm quá cao có thể khiến ánh sáng chiếu trực tiếp vào vùng quan sát của phương tiện đối diện. Tình trạng này thường liên quan đến hướng căn chỉnh, tải trọng xe hoặc module bị lệch.

Cutoff quá thấp

Nếu đường cắt nằm quá thấp, vùng chiếu gần có thể bị thu ngắn. Người lái nhìn thấy khu vực sát đầu xe rất sáng nhưng thiếu khả năng quan sát xa hơn.

Độ cao của hai cụm đèn không đồng đều

Hai cụm đèn có thể có đặc điểm beam pattern riêng theo thiết kế, nhưng nếu độ cao cutoff chênh lệch rõ rệt hoặc không đúng vị trí căn chỉnh, hệ thống cần được kiểm tra lại.

Không nên nhầm phần nâng lên hoặc điểm gãy có chủ đích với lỗi hai đèn không cân.

Đường cắt bị méo, nghiêng hoặc mất hình dạng

Cutoff méo hoặc nghiêng bất thường có thể liên quan đến:

- Projector bị xoay.

- Shield sai vị trí.

- Module lắp không cân.

- Cụm đèn bị ảnh hưởng sau va chạm.

- Các chi tiết quang học bị biến dạng hoặc xuống cấp.

Cutoff nhòe sau khi thay nguồn sáng

Với cụm đèn được thiết kế cho một loại nguồn sáng cụ thể, việc thay bóng không tương thích có thể làm vị trí phát sáng lệch khỏi tiêu điểm quang học. Kết quả là beam pattern bị loang, cutoff mất nét hoặc xuất hiện nhiều ánh sáng tán xạ.

Trong trường hợp này, công suất cao hơn chưa chắc cải thiện khả năng quan sát.

Có nhiều ánh sáng tán xạ phía trên đường cắt

Một lượng nhỏ ánh sáng phía trên có thể xuất hiện tùy thiết kế, nhưng nếu vùng này quá mạnh hoặc phân bố bất thường, người dùng nên kiểm tra:

- Nguồn sáng có đúng loại không.

- Bóng hoặc chip có nằm đúng vị trí không.

- Reflector, shield và lens có bị lệch không.

- Mặt đèn có bị xước, mờ hoặc bám hơi nước không.

- Hướng đèn có được căn chỉnh phù hợp không.

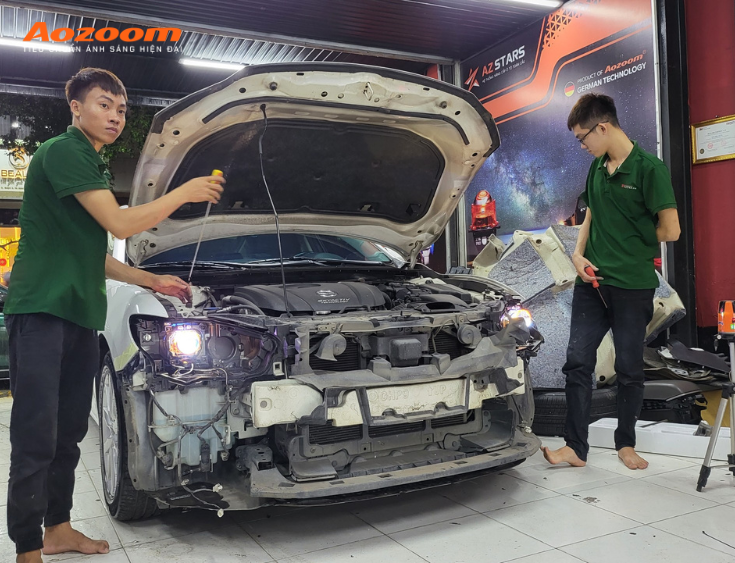

Nên có sự trợ giúp của kỹ thuật viên khi căn chỉnh đường cắt sáng

Kết luận

Đường cắt sáng đèn ô tô là thước đo nền tảng để kiểm soát chói mắt và định chuẩn hướng chiếu an toàn. Việc thấu hiểu đúng bản chất của đường cắt sáng sẽ giúp chủ phương tiện và giới kỹ thuật có cái nhìn khách quan, đa chiều hơn khi đánh giá hiệu năng đèn. Thay vì chỉ bị thu hút bởi độ sắc lẹm bề mặt, hãy đặt đường cắt trong mối tương quan với độ trải rộng, tính đồng đều và khả năng bám đường thực tế để đưa ra quyết định nâng cấp hệ thống chiếu sáng chuẩn xác.
