Vì sao cấu trúc quang học đèn ô tô quyết định chất lượng ánh sáng?

Thực tế vận hành cho thấy, cùng sở hữu nền tảng chip LED nhưng hiệu suất chiếu sáng của đèn lại có sự phân hóa rất lớn: từ khả năng hội tụ sắc nét, bám đường, cho đến rủi ro tán xạ, loang lổ và gây chói lóa cho phương tiện ngược chiều. Ranh giới định hình sự khác biệt này được quyết định trực tiếp bởi cấu trúc quang học đèn ô tô.

Bài viết dưới đây từ AOZOOM sẽ bóc tách nền tảng vật lý cốt lõi này. Từ đó cung cấp cho chủ phương tiện một lăng kính phân tích logic để làm chủ quyết định nâng cấp, đảm bảo sự tự tin và an toàn trên mọi hành trình.

Cấu trúc quang học đèn ô tô là gì?

Trước khi đánh giá một bộ đèn có đủ sáng hay không, người dùng cần hiểu ánh sáng không chỉ được tạo ra từ bóng đèn hoặc chip LED. Ánh sáng còn phải đi qua nhiều bộ phận để được gom lại, định hướng và kiểm soát trước khi chiếu xuống mặt đường.

Cấu trúc quang học đèn ô tô là cách các thành phần bên trong cụm đèn phối hợp với nhau để tạo ra vùng sáng thực tế. Nói dễ hiểu, đây là phần quyết định ánh sáng từ nguồn phát có được đưa đúng đến vị trí người lái cần quan sát hay không.

Một bộ đèn có nguồn sáng mạnh nhưng cấu trúc quang học chưa phù hợp vẫn có thể cho vùng sáng kém hiệu quả. Ví dụ: Đèn nhìn rất sáng khi chiếu vào tường nhưng khi chạy thực tế lại không thấy rõ mặt đường phía xa, ánh sáng bị loang hoặc hắt lên cao.

Ngược lại, hệ quang học được thiết kế hợp lý sẽ giúp ánh sáng gom đúng vùng, có mặt cắt rõ và hạn chế chói cho phương tiện đối diện. Đây là lý do khi chọn đèn ô tô, người dùng không nên chỉ nhìn vào thông số mà cần quan tâm đến cách ánh sáng được kiểm soát.

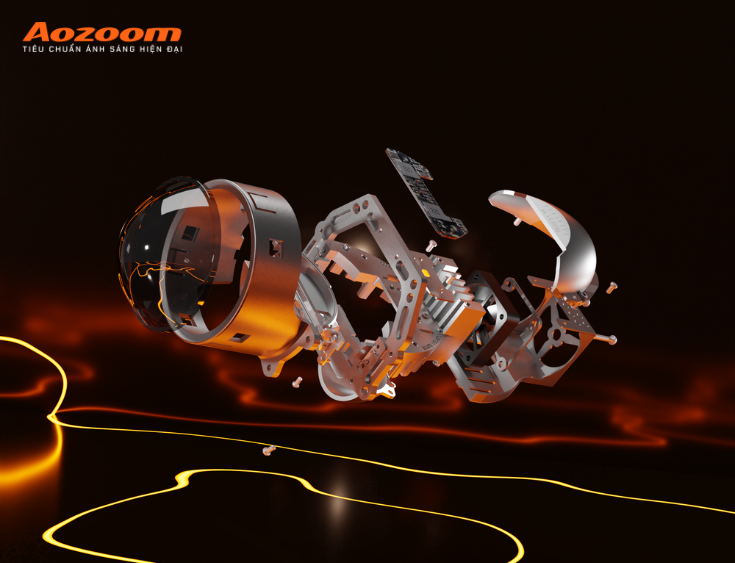

Cấu trúc quang học đèn ô tô là những thành phần bên trong cụm đèn

Cấu trúc quang học đèn ô tô gồm những thành phần nào?

Một cụm đèn ô tô có thể sử dụng nhiều công nghệ khác nhau như Halogen, Xenon, LED, bi LED hoặc bi Laser. Dù có sử dụng công nghệ nào thì để tạo ra vùng sáng hiệu quả, các hệ thống này đều cần sự phối hợp giữa nguồn sáng, chóa phản xạ, thấu kính, màn chắn và quá trình căn chỉnh sau khi lắp đặt.

Nguồn sáng

Nguồn sáng là nơi phát ra ánh sáng ban đầu. Trên ô tô, nguồn sáng có thể là bóng Halogen, bóng Xenon, chip LED hoặc công nghệ Laser tùy từng dòng đèn.

Với đèn LED và bi LED, chip LED là yếu tố được nhiều người quan tâm. Chip LED ảnh hưởng đến lượng sáng, màu ánh sáng và độ ổn định của nguồn phát. Tuy nhiên, chip LED tốt chưa đủ để tạo ra vùng sáng tốt nếu vị trí đặt chip hoặc cách phối hợp với hệ quang học không phù hợp.

Đây là lý do cùng là đèn LED nhưng hiệu quả chiếu sáng có thể khác nhau. Một bộ đèn được thiết kế hợp lý sẽ tận dụng nguồn sáng tốt hơn, giúp ánh sáng đi đúng vùng quan sát thay vì phát tán thiếu kiểm soát.

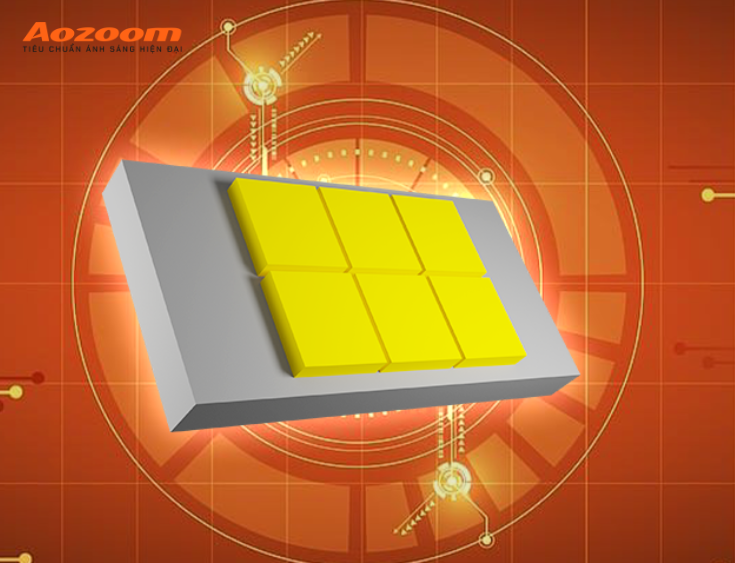

Nguồn sáng trong đèn ô tô là nơi phát ra ánh sáng

Chóa phản xạ

Chóa phản xạ có nhiệm vụ hứng ánh sáng từ nguồn phát và phản xạ ra phía trước. Hình dạng chóa, bề mặt phản xạ và vị trí nguồn sáng đều ảnh hưởng đến hướng chiếu, độ gom và độ rộng của vùng sáng.

Ở nhiều cụm đèn Halogen nguyên bản, chóa được thiết kế theo đúng vị trí tim bóng Halogen. Nếu thay sang bóng LED không phù hợp, điểm phát sáng có thể lệch so với thiết kế ban đầu. Khi đó, ánh sáng dễ bị loang, tán rộng hoặc hắt lên cao.

Vì vậy, việc thay bóng có thông số cao hơn không phải lúc nào cũng tạo ra hiệu quả chiếu sáng tốt hơn. Nếu nguồn sáng không tương thích với chóa, người lái có thể thấy đèn sáng hơn khi nhìn từ bên ngoài nhưng vùng sáng trên mặt đường lại không rõ ràng.

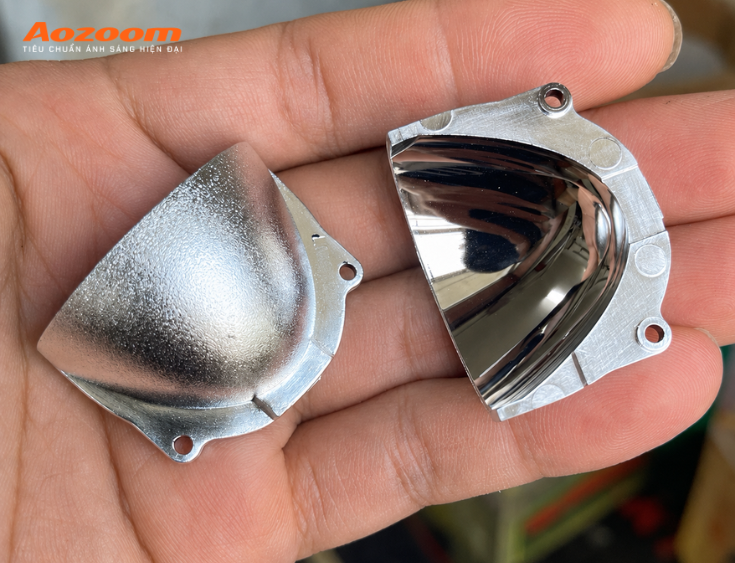

Choá phản xạ có tác dụng thu nhận và định hướng các tia sáng đi đúng hướng

Thấu kính projector

Thấu kính projector thường xuất hiện trong các dòng bi LED, bi Laser hoặc Xenon projector. Bộ phận này có nhiệm vụ gom ánh sáng, định hướng chùm sáng và hỗ trợ tạo vùng sáng tập trung hơn.

So với nhiều dạng chóa phản xạ truyền thống, projector thường có lợi thế trong việc kiểm soát ánh sáng. Khi được thiết kế và lắp đặt đúng, projector có thể tạo vùng sáng rõ hơn, mặt cắt cos gọn hơn và hạn chế ánh sáng hắt lên mắt người đối diện.

Đây cũng là lý do nhiều chủ xe thường xuyên đi đêm, đi tỉnh hoặc chạy đường thiếu sáng quan tâm đến các giải pháp projector như bi LED hoặc bi Laser.

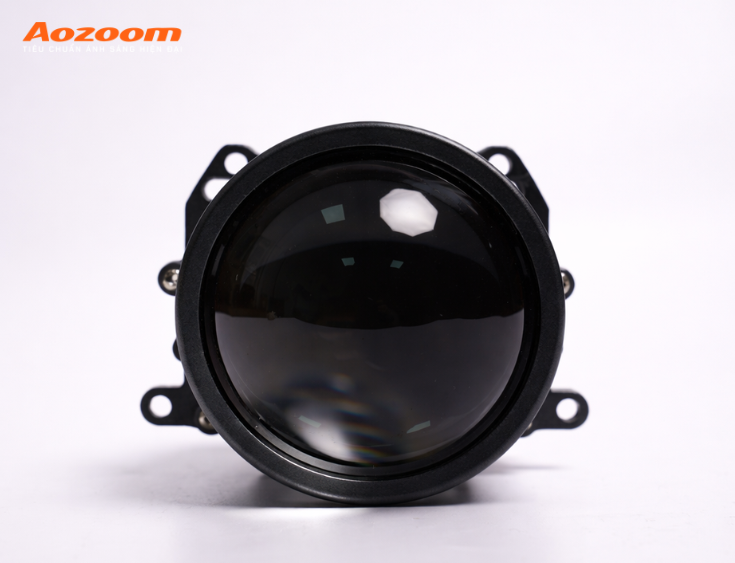

Thấu kính có nhiệm vụ gom sáng để tạo ra vùng sáng tập trung hơn

Màn chắn và mặt cắt sáng

Màn chắn, còn gọi là shutter, là bộ phận giúp tạo ranh giới giữa vùng sáng và vùng tối ở chế độ cos. Ranh giới này thường được gọi là mặt cắt sáng hoặc cutoff line.

Mặt cắt sáng rõ giúp ánh sáng tập trung xuống mặt đường thay vì hắt thẳng vào mắt tài xế xe đối diện. Đây là yếu tố quan trọng để đánh giá khả năng kiểm soát chói của một bộ đèn.

Một bộ đèn phù hợp không chỉ cần sáng, mà còn cần sáng đúng cách. Nếu đèn cos không có mặt cắt rõ, ánh sáng dễ tỏa lên cao, gây khó chịu cho phương tiện ngược chiều và ảnh hưởng đến sự an toàn khi di chuyển ban đêm.

Góc lắp đặt và căn chỉnh

Cấu trúc quang học tốt vẫn cần được lắp đặt và căn chỉnh đúng. Cùng một bộ đèn, nếu lắp sai góc, lệch tâm hoặc không chỉnh lại độ cao sau khi lắp, hiệu quả chiếu sáng có thể bị ảnh hưởng.

Nếu đèn chiếu quá thấp, người lái sẽ thiếu tầm quan sát phía xa. Nếu đèn chiếu quá cao, ánh sáng dễ gây chói cho xe đối diện. Vì vậy, sau khi nâng cấp đèn, bước căn chỉnh ánh sáng là rất quan trọng.

Chủ xe nên lựa chọn đơn vị lắp đặt có kinh nghiệm, hiểu cấu trúc đèn nguyên bản của xe và biết cách kiểm tra vùng sáng thực tế sau khi hoàn thiện.

Cấu trúc quang học tốt tạo ra vùng sáng như thế nào?

Một cấu trúc quang học tốt không chỉ làm đèn sáng hơn, mà còn giúp ánh sáng trở nên hữu ích hơn trong điều kiện lái xe thực tế. Điều này đặc biệt quan trọng với người thường xuyên đi đêm, đi tỉnh, cao tốc hoặc đường ít đèn đường.

Trước hết, vùng sáng cần đều và rõ. Ánh sáng không nên có điểm quá gắt gần đầu xe nhưng lại thiếu sáng ở phía xa. Khi vùng sáng đều, mắt người lái dễ nhận biết mặt đường, vạch kẻ đường, ổ gà, vật cản hoặc phương tiện phía trước.

Thứ hai, ánh sáng cần gom xuống mặt đường. Một số bộ đèn nhìn rất sáng khi chiếu vào tường hoặc nhìn từ bên ngoài, nhưng khi lái thực tế lại không hỗ trợ quan sát tốt. Nguyên nhân thường đến từ việc ánh sáng bị tán rộng, không tập trung vào vùng cần nhìn.

Thứ ba, đèn cos cần có mặt cắt sáng rõ. Đây là dấu hiệu cho thấy ánh sáng được kiểm soát tốt, không hắt lên cao quá mức. Với người thường xuyên chạy ban đêm, mặt cắt sáng tốt giúp cân bằng giữa tầm nhìn của người lái và sự an toàn cho xe đối diện.

Thứ tư, đèn pha cần có tầm chiếu xa hợp lý. Pha không chỉ cần sáng mạnh mà còn phải chiếu đúng hướng, đủ xa và không bị tán. Điều này giúp người lái chủ động hơn khi đi đường trường, đường tối hoặc khu vực ít phương tiện.

Ngược lại, cấu trúc quang học chưa hiệu quả thường khiến đèn sáng gắt ở gần đầu xe, vùng xa vẫn thiếu sáng, ánh sáng bị loang, low beam không rõ mặt cắt hoặc xe đối diện thường xuyên nháy đèn báo chói.

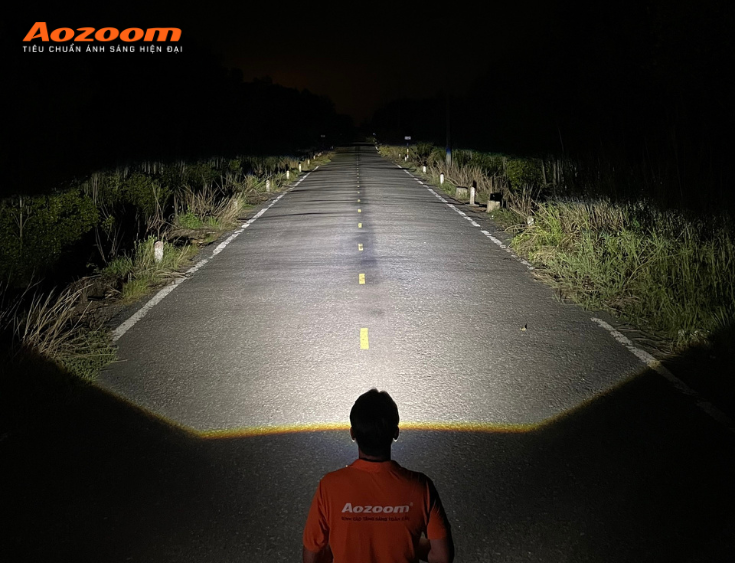

Một cấu trúc quang học tốt sẽ mang lại hiệu quả chiếu sáng tuyệt vời cho đèn

Reflector và projector khác nhau thế nào trong việc kiểm soát ánh sáng?

Reflector và projector là hai kiểu cấu trúc quang học phổ biến trên đèn ô tô. Mỗi kiểu có cách tạo vùng sáng khác nhau, vì vậy hiệu quả kiểm soát ánh sáng cũng có sự khác biệt.

Với reflector, ánh sáng phụ thuộc nhiều vào thiết kế chóa và vị trí nguồn sáng. Nếu nguồn sáng không đúng tiêu điểm, vùng sáng có thể bị phân bổ sai, gây loang hoặc hắt lên cao.

Với projector, ánh sáng được gom qua cụm thấu kính nên thường có lợi thế hơn trong việc tạo vùng sáng tập trung và mặt cắt rõ. Tuy nhiên, không phải cứ projector là sẽ phù hợp trong mọi trường hợp. Hiệu quả cuối cùng vẫn phụ thuộc vào thiết kế sản phẩm, chất lượng lắp đặt và quá trình căn chỉnh sau khi lắp.

Cấu trúc quang học trong Bi LED, Bi Laser và đèn gầm?

Nhiều người thường phân vân giữa Bi LED, Bi Laser hoặc đèn gầm khi nâng cấp ánh sáng. Mỗi nhóm đèn có mục đích sử dụng khác nhau, nhưng điểm chung của cả ba là đều cần cấu trúc quang học phù hợp để ánh sáng phát huy hiệu quả.

Với bi LED, cấu trúc projector giúp gom sáng, tạo vùng sáng cos/pha và kiểm soát mặt cắt sáng. Đây là lựa chọn phổ biến với những chủ xe muốn cải thiện ánh sáng chính khi đi đêm, đi tỉnh hoặc di chuyển ở khu vực thiếu đèn đường.

Với bi Laser, hệ quang học cần kiểm soát tốt chùm sáng để khai thác khả năng chiếu xa hiệu quả hơn. Nếu chỉ tăng độ sáng mà không kiểm soát được hướng chiếu, ánh sáng vẫn có thể bị tán và không tạo được tầm nhìn xa như mong muốn.

Với đèn gầm, cấu trúc quang học ảnh hưởng đến vùng sáng thấp, độ bám mặt đường và khả năng hỗ trợ quan sát khi đi mưa, sương hoặc đường tối. Một bộ đèn gầm phù hợp không chỉ cần sáng, mà còn cần phân bổ ánh sáng đúng với vị trí lắp thấp trên xe.

Kết luận

Cấu trúc quang học đèn ô tô chính là hệ quy chiếu định đoạt ranh giới giữa một luồng sáng an toàn và một nguồn sáng mất kiểm soát. Mọi thông số như Watt, Lumen hay chip LED đều không thể phát huy giá trị thực tiễn nếu thiếu đi khả năng hội tụ và định hướng khắt khe từ hệ thống thấu kính hoàn chỉnh.
