Ballast Xenon là gì? Có tác dụng gì trong hệ thống đèn ô tô?

Trong hệ thống chiếu sáng HID, khái niệm ballast Xenon là gì thường xuyên được người dùng quan tâm tìm hiểu khi cụm đèn trên xe bắt đầu xuất hiện dấu hiệu suy giảm hiệu năng. Xét về bản chất kỹ thuật, đây là bộ chấn lưu điện tử đóng vai trò như trung tâm kiểm soát năng lượng: vừa chịu trách nhiệm cung cấp xung điện áp cao để kích mồi hồ quang, vừa điều phối nguồn điện để duy trì chùm sáng hoạt động liên tục.

Vậy ballast có tác dụng cụ thể như thế nào, hoạt động ra sao và khi nào cần kiểm tra hoặc thay thế? Hãy cùng AOZOOM tìm hiểu những thông tin quan trọng về bộ phận này trong hệ thống chiếu sáng ô tô.

Ballast Xenon là gì?

Ballast Xenon là bộ chấn lưu điện tử được sử dụng trong hệ thống đèn Xenon/HID, có nhiệm vụ chuyển đổi và kiểm soát nguồn điện cấp cho bóng. Bộ phận này giúp bóng Xenon khởi động, đạt trạng thái phát sáng ổn định và duy trì công suất hoạt động phù hợp.

Khác với bóng Halogen sử dụng dây tóc được nung nóng để tạo ánh sáng, bóng Xenon phát sáng bằng hồ quang điện hình thành giữa hai điện cực. Quá trình này cần điện áp khởi động cao và nguồn điện được điều khiển phù hợp để duy trì hồ quang. Vì vậy, ballast là thành phần quan trọng trong hệ thống đèn Xenon.

Một hệ thống Xenon thông thường có các thành phần chính gồm:

- Bóng Xenon: Nguồn sáng sử dụng hồ quang điện để phát ra ánh sáng.

- Ballast: Bộ phận chuyển đổi và điều khiển nguồn điện cấp cho bóng.

- Igniter (bộ kích điện): Tạo xung điện áp cao cần thiết để khởi động hồ quang.

Tùy cấu hình, igniter có thể được tích hợp trong ballast, gắn liền với bóng hoặc bố trí thành một bộ phận riêng. Do đó, ballast và igniter có chức năng liên quan nhưng không phải lúc nào cũng là cùng một linh kiện.

Ballast cũng không trực tiếp tạo ra ánh sáng. Bộ phận này đảm bảo bóng Xenon nhận được nguồn điện phù hợp để hoạt động theo thiết kế.

Ballast Xenon là bộ chuyển đổi và điều khiển điện áp

Ballast Xenon có tác dụng gì?

Ballast Xenon có ba chức năng chính: hỗ trợ khởi động bóng, điều khiển quá trình đạt độ sáng ổn định và duy trì công suất hoạt động. Những chức năng này giúp hồ quang điện được hình thành và duy trì trong suốt thời gian bóng Xenon phát sáng.

Hỗ trợ khởi động bóng Xenon

Khi người lái bật đèn, ballast phối hợp với hệ thống kích điện để tạo điều kiện hình thành hồ quang giữa hai điện cực bên trong bóng Xenon.

Nguồn điện thông thường của xe không thể trực tiếp khởi động bóng HID theo cách một bóng Halogen hoạt động. Hệ thống cần một xung điện áp cao để ion hóa môi trường bên trong bóng, tạo điều kiện cho dòng điện đi qua khoảng cách giữa hai điện cực.

Ở một số thế hệ ballast Xenon, điện áp khởi động có thể lên tới khoảng 30 kV. Đây là xung điện áp xuất hiện trong giai đoạn kích hoạt bóng, không phải mức điện áp được duy trì liên tục khi đèn đã hoạt động ổn định.

Nếu quá trình kích điện không diễn ra đúng cách, bóng Xenon có thể không sáng hoặc khó khởi động dù bản thân bóng vẫn chưa hỏng.

Điều khiển quá trình đạt độ sáng ổn định

Sau khi hồ quang điện hình thành, ballast điều chỉnh điện năng cấp cho bóng để ánh sáng dần đạt trạng thái hoạt động ổn định.

Ở thời điểm vừa bật, bóng Xenon có thể chưa đạt ngay cường độ và màu ánh sáng ổn định. Trong giai đoạn khởi động, nhiệt độ bên trong bóng tăng lên và các thành phần tham gia quá trình phóng điện dần đạt điều kiện làm việc.

Ballast kiểm soát nguồn điện trong giai đoạn này để bóng chuyển sang trạng thái phát sáng bình thường. Thời gian cần thiết phụ thuộc vào thiết kế bóng, ballast và tình trạng của hệ thống.

Đây là lý do ánh sáng Xenon có thể thay đổi nhẹ về cường độ hoặc màu sắc trong khoảng thời gian đầu sau khi bật đèn.

Duy trì công suất hoạt động của bóng

Khi bóng đã đạt trạng thái làm việc ổn định, ballast tiếp tục điều chỉnh điện áp và dòng điện để duy trì công suất phù hợp, giúp hồ quang hoạt động ổn định.

Nhiều hệ thống Xenon truyền thống sử dụng bóng có công suất danh định khoảng 35W. Tuy nhiên, mức công suất cụ thể còn phụ thuộc vào chuẩn bóng và thiết kế của từng hệ thống.

Ballast kiểm soát dòng điện nhằm hạn chế tình trạng dòng điện tăng ngoài mức hoạt động cho phép, đồng thời duy trì điện năng phù hợp với bóng Xenon.

Vì vậy, việc lựa chọn ballast cần dựa trên khả năng tương thích với bóng và hệ thống điện của xe, thay vì chỉ quan tâm đến công suất ghi trên sản phẩm.

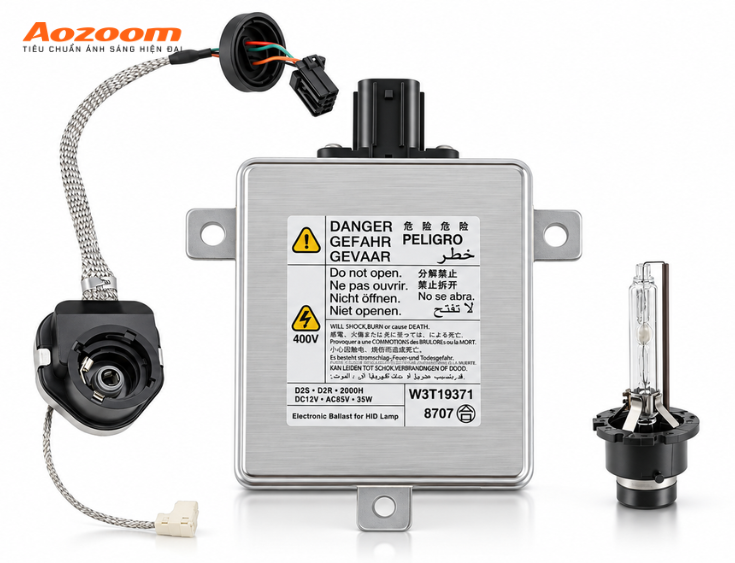

Chấn lưu tạo ra điện áp cực cao để kích hoạt bóng đèn phát sáng, sau đó duy trì dòng điện

Nguyên lý hoạt động của ballast Xenon

Ballast Xenon hoạt động bằng cách chuyển đổi nguồn điện từ xe thành nguồn điện phù hợp để khởi động và duy trì hồ quang trong bóng Xenon. Quá trình này gồm ba giai đoạn chính: kích hoạt bóng, điều khiển quá trình đạt độ sáng ổn định và duy trì công suất hoạt động.

Có thể hình dung nguyên lý hoạt động theo trình tự sau:

1. Bật đèn

Nguồn điện từ xe được cấp đến hệ thống ballast.

2. Khởi động bóng Xenon

Hệ thống kích điện tạo xung điện áp cao để hình thành hồ quang giữa hai điện cực.

3. Điều khiển quá trình phát sáng

Ballast kiểm soát điện năng cấp cho bóng trong giai đoạn đạt độ sáng ổn định.

4. Duy trì hoạt động

Ballast điều chỉnh dòng điện và công suất để duy trì hồ quang ổn định.

Một điểm cần phân biệt là điện áp khởi động và điện áp hoạt động của bóng Xenon không giống nhau.

Trong khi giai đoạn khởi động cần xung điện áp rất cao, bóng Xenon chỉ cần điện áp thấp hơn nhiều để duy trì hồ quang sau khi đã đạt trạng thái ổn định. Chẳng hạn, một số hệ thống Xenon truyền thống sử dụng bóng có điện áp hoạt động danh định khoảng 85V.

Các thông số trên phụ thuộc vào chuẩn bóng và thiết kế ballast, vì vậy không thể dùng một mức điện áp hoặc công suất để đại diện cho tất cả hệ thống Xenon.

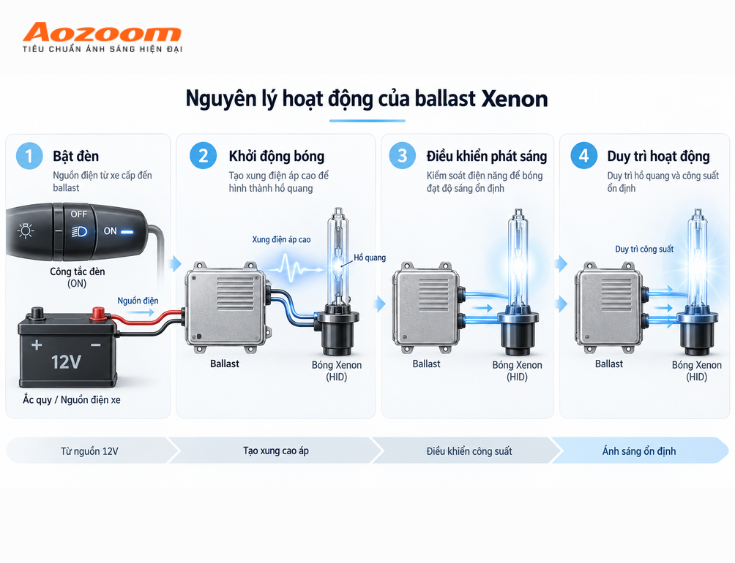

Quy trình hoạt động của ballast Xenon

Dấu hiệu ballast Xenon có thể bị hỏng

Ballast Xenon có thể gặp sự cố khi đèn không sáng, khó khởi động, nhấp nháy hoặc sáng rồi tắt. Tuy nhiên, những biểu hiện này cũng có thể xuất phát từ bóng Xenon, giắc kết nối, dây dẫn hoặc nguồn điện cấp cho hệ thống.

Một số dấu hiệu chủ xe nên chú ý gồm:

- Đèn Xenon không sáng: Khi bật đèn, một bên hoặc cả hai bên không hoạt động dù các chức năng điện khác trên xe vẫn bình thường.

- Đèn khó khởi động: Bóng không sáng sau khi bật công tắc hoặc cần bật lại nhiều lần mới hoạt động.

- Đèn sáng rồi tắt: Bóng có thể phát sáng trong thời gian ngắn nhưng không duy trì được hoạt động.

- Đèn nhấp nháy hoặc sáng không ổn định: Ánh sáng xuất hiện tình trạng chập chờn trong quá trình sử dụng.

Các dấu hiệu trên chưa đủ để kết luận ballast bị hỏng. Chẳng hạn, khi một bóng Xenon không sáng, nguyên nhân có thể liên quan đến bóng đã hết tuổi thọ, cầu chì, nguồn cấp, kết nối điện hoặc chính ballast.

Nếu tình trạng bất thường chỉ xuất hiện ở một bên đèn, chủ xe nên ghi nhận thời điểm xảy ra lỗi, thời gian đèn hoạt động trước khi tắt và các biểu hiện đi kèm để cung cấp thông tin cho kỹ thuật viên.

Việc xác định đúng nguyên nhân sẽ giúp tránh thay ballast khi vấn đề thực tế nằm ở bóng hoặc các thành phần khác của hệ thống.

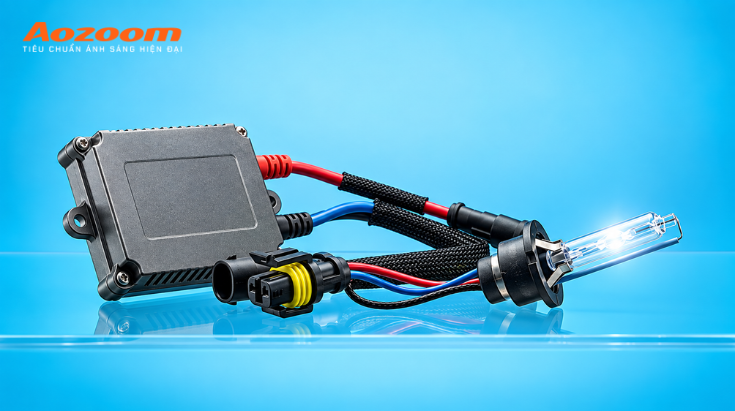

Chủ xe nên lưu ý các dấu hiệu của đèn để sớm đưa ra giải pháp phù hợp

Những lưu ý khi kiểm tra và thay thế ballast Xenon

Khi kiểm tra hoặc thay thế ballast Xenon, cần xác định đúng nguyên nhân sự cố và lựa chọn linh kiện tương thích với hệ thống đèn của xe. Ballast có thiết kế và thông số không phù hợp có thể khiến bóng không khởi động, hoạt động bất thường hoặc làm phát sinh lỗi điện.

Trước khi quyết định thay ballast, chủ xe nên lưu ý những vấn đề sau.

Kiểm tra đồng bộ hệ thống đèn

Khi đèn Xenon xuất hiện lỗi, nên kiểm tra tình trạng bóng, cầu chì, dây dẫn, giắc cắm và nguồn điện trước khi kết luận ballast bị hỏng.

Trong một số trường hợp, ballast không hoạt động do mất nguồn cấp hoặc kết nối điện gặp vấn đề, thay vì linh kiện bên trong bị hư hỏng.

Lựa chọn ballast tương thích với xe

Ballast thay thế cần phù hợp với chuẩn bóng Xenon, công suất, thông số điện, giắc kết nối và cấu hình điều khiển của hệ thống đèn.

Chủ xe nên đối chiếu mã linh kiện và thông số kỹ thuật của ballast nguyên bản, đồng thời kiểm tra khả năng tương thích theo hướng dẫn của nhà sản xuất hoặc đơn vị kỹ thuật.

Việc hai ballast có hình dáng tương tự hoặc cùng ghi công suất 35W không có nghĩa chúng có thể thay thế trực tiếp cho nhau.

Đảm bảo an toàn khi kiểm tra và thay thế

Hệ thống Xenon sử dụng điện áp khởi động rất cao, vì vậy việc kiểm tra ballast, bộ kích điện và các kết nối liên quan cần tuân thủ quy trình an toàn điện.

Không nên tự tháo ballast, rút giắc điện hoặc chạm vào các đầu nối cao áp khi hệ thống đang hoạt động. Ngay cả sau khi tắt đèn, việc tháo lắp cũng cần thực hiện theo hướng dẫn an toàn của từng loại hệ thống.

Nếu đèn Xenon không sáng hoặc có dấu hiệu hoạt động bất thường, chủ xe nên đưa xe đến cơ sở kỹ thuật có thiết bị và chuyên môn phù hợp để kiểm tra, xác định nguyên nhân trước khi thay thế linh kiện.

Kết luận

Ballast Xenon là gì là "trung tâm điều phối" điện áp mang tính quyết định đến khả năng vận hành của toàn bộ hệ thống chiếu sáng HID. Bởi đặc tính liên kết khắt khe này, khi cụm đèn phát sinh hiện tượng bất ổn, chủ phương tiện cần thiết lập tư duy kiểm tra đồng bộ toàn hệ sinh thái thay vì chỉ tập trung vào bóng đèn.

Việc đánh giá chính xác tính tương thích thông số của bộ chấn lưu, giắc cắm và nguồn cấp chính là nguyên tắc bắt buộc để khoanh vùng sự cố; từ đó đưa ra phương án thay thế an toàn, tối ưu chi phí và duy trì độ bền bỉ cho cấu hình quang học nguyên bản.
